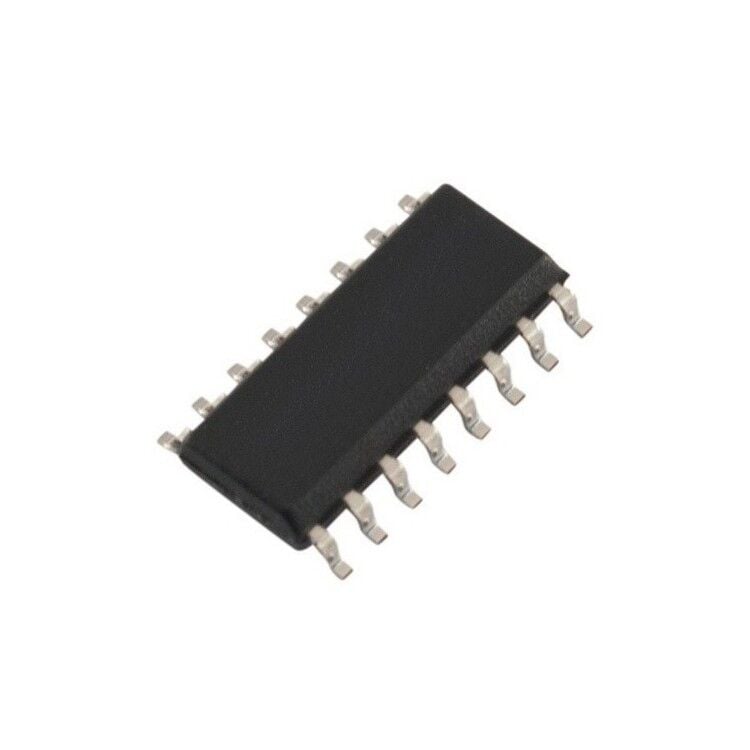

SL2.1A USB 2.0 4 Port HUB Kontrol Entegresi SOP-16
SL2.1A, USB 2.0 High-Speed (480 Mbps), Full-Speed (12 Mbps) ve Low-Speed (1.5 Mbps) modlarını destekleyen, 4 adet aşağı yönlü (downstream) USB portu bulunan entegre bir HUB kontrol çipidir. STT (Single Transaction Translator) mimarisi sayesinde maliyet/performans açısından verimli bir çözüm sunar.
Tek 5 V besleme ile çalışan SL2.1A, dahili olarak 3.3 V ve 1.8 V regülatörleri içerir. Bu sayede harici regülatör ihtiyacı ortadan kalkar ve devre tasarımı basitleşir. Harici kristal ile veya dahili osilatör kullanılarak çalıştırılabilir; dahili osilatör tercih edildiğinde XIN pini GND’ye bağlanarak ek bileşen ihtiyacı azaltılır.
Çip, BC1.2 şarj protokolünü destekleyerek USB portları üzerinden şarj algılama ve uyumluluk sağlar. Self-powered / bus-powered çalışma modlarını otomatik algılayarak doğru şekilde enumerate olur. Dahili reset devresi ve düşük güç tüketimli mimarisi sayesinde kararlı ve güvenilir çalışma sunar.
±4 kV ESD koruması ile USB portları dış etkilere karşı korunur. SOP-16 paket yapısı, düşük maliyetli ve kompakt USB HUB çözümleri için idealdir.
