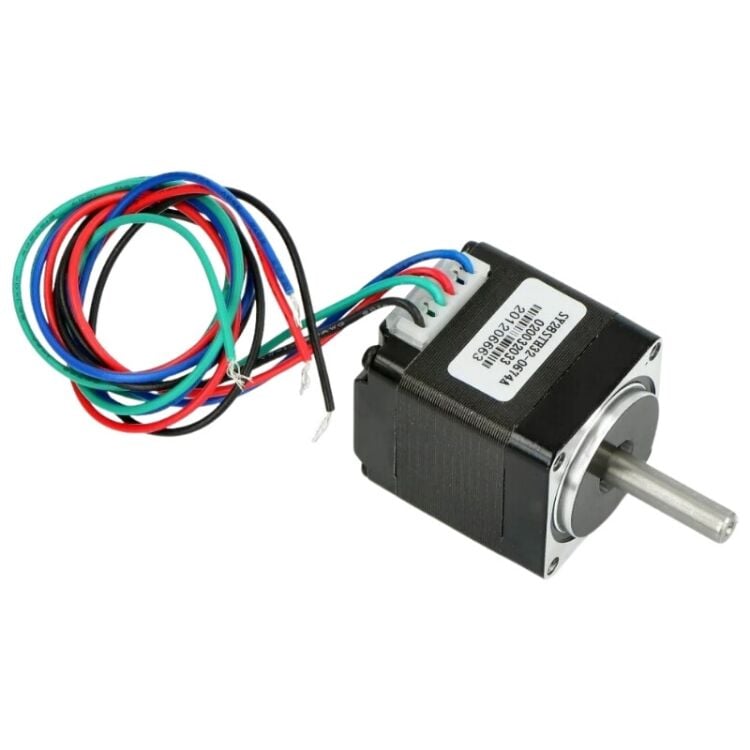

NEMA 11 32x28mm 200 Adım 3.8V Bipolar Step Motor - SY28STH32-0674A
FE31045
- Üretici
- FVRS
- Kılıf / Paket
- —
NEMA 11 32x28mm 200 Adım 3.8V Bipolar Step Motor - SY28STH32-0674A Hakkında
SY28STH32-0674A, NEMA 11 standartlarında, hibrit iki kutuplu (bipolar) bir step motor olup, kompakt boyutlarına rağmen yüksek tutma torku sunar. 1.8° adım açısı sayesinde devir başına 200 adım ile hassas ve tekrarlanabilir konum kontrolü sağlar. Dar alanlı mekanik sistemlerde güvenilir performans için tasarlanmıştır.
Motor, her fazda 3.8 V’ta 670 mA akım çekerek 600 g·cm tutma torku üretir. Dört telli bipolar yapıya sahiptir: siyah–yeşil bir bobini, kırmızı–mavi diğer bobini oluşturur. Kablolar çıkarılabilir JST-ZHR-5 konektör ile motor gövdesine bağlanır. İki H-köprüsü ile sürülebilse de, bipolar step motor sürücüsü kullanılması daha verimli ve kararlı bir çözümdür. Çift bilyalı rulmanlı çıkış mili, uzun ömür ve düşük titreşim sağlar.
| Özellik | Değer |
|---|---|
| Motor Tipi | Hibrit Bipolar Step Motor |
| NEMA Standardı | NEMA 11 |
| Gövde Ölçüsü | 28 × 28 × 32 mm |
| Ağırlık | 110 g |
| Adım Açısı | 1.8° |
| Devir Başına Adım | 200 |
| Gerilim Değeri | 3.8 V |
| Akım | 670 mA / bobin |
| Bobin Direnci | 5.6 Ω / bobin |
| Endüktans | 4.2 mH / bobin |
| Tutma Torku | 600 g·cm |
| Mil Çapı | 5 mm |
| Mil Uzunluğu | 20 mm |
| Mil Tipi | 0.5 mm düzleştirilmiş D-mil |
| Kablo | 4 telli, JST-ZHR-5 konektörlü |
| Rulman | Çift bilyalı rulman |
