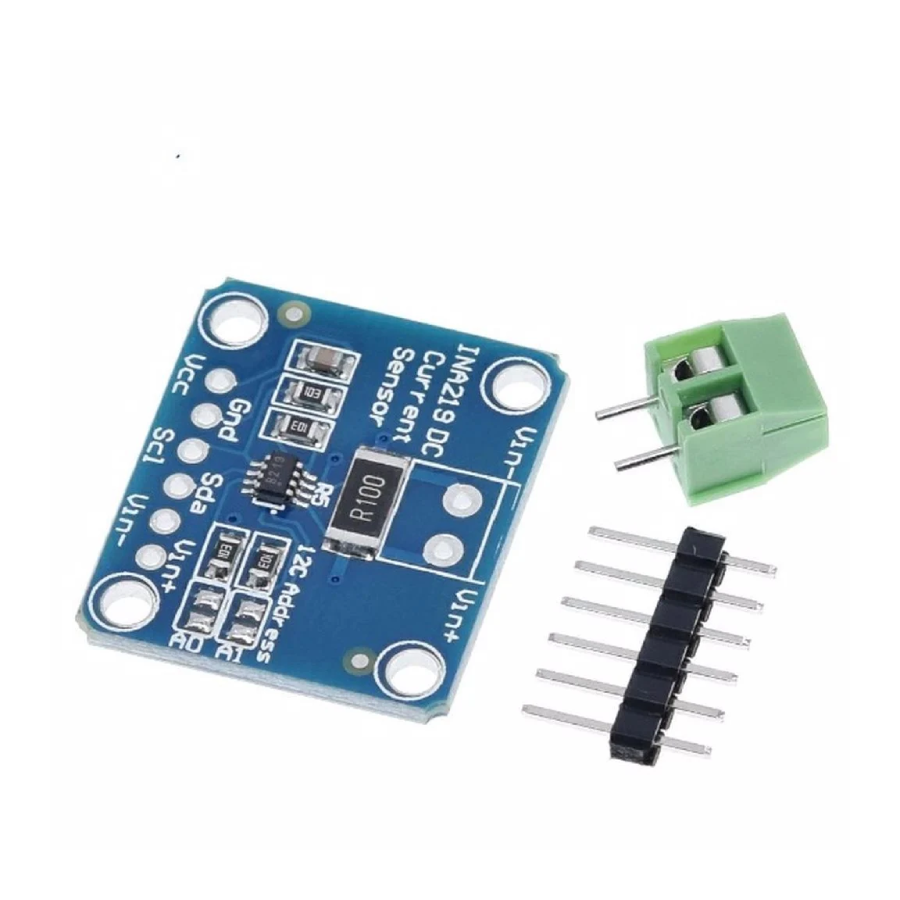

INA219 I2C Çift Yönlü Akım ve Güç Sensörü Modülü
FE48620
- Üretici
- FVRS
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- INA219
INA219 I2C Çift Yönlü Akım ve Güç Sensörü Modülü Hakkında
INA219, çift yönlü (bidirectional) akım, gerilim ve güç ölçümü yapabilen, I2C seri haberleşmeli hassas bir ölçüm modülüdür. Şönt direnci üzerindeki gerilim düşümünü ölçmenin yanı sıra bus voltajını da okuyabildiği için anlık güç (W) hesaplaması yapılabilir.
Modül, üzerinde bulunan 0.1Ω %1 toleranslı 2W hassas şönt direnç sayesinde ±3.2A akım aralığında ölçüm yapar ve 12-bit çözünürlükte ~0.8 mA hassasiyet sunar. +26V’a kadar bus voltajı ölçümü destekler. Arduino, ESP32, Raspberry Pi gibi platformlarla 3–5V çalışma aralığı sayesinde kolayca entegre edilir. Batarya izleme, güç tüketimi analizi, DC motor/SMPS ölçümleri ve enerji izleme projeleri için idealdir.
| Ürün Tipi | Çift Yönlü Akım & Güç Sensörü Modülü |
| Entegre | INA219 |
| Haberleşme | I2C Seri Protokol |
| Çalışma Gerilimi | 3V – 5V |
| Bus Voltaj Ölçümü | 0 – +26 V |
| Akım Ölçüm Aralığı | ±3.2 A (0.1Ω şönt ile) |
| Akım Çözünürlüğü | ≈ 0.8 mA (12-bit) |
| Güç Ölçümü | Var (Akım + Voltaj hesaplaması) |
| Şönt Direnci | 0.1 Ω / %1 / 2W |
| Ölçüm Yönü | Çift yönlü (Bidirectional) |
| PCB Boyutu | 2.28 cm × 2.03 cm |
| PCB Ağırlığı | ≈ 1.9 g |
| Kullanım Alanları | Enerji izleme, batarya ölçümü, DC motor, SMPS |
