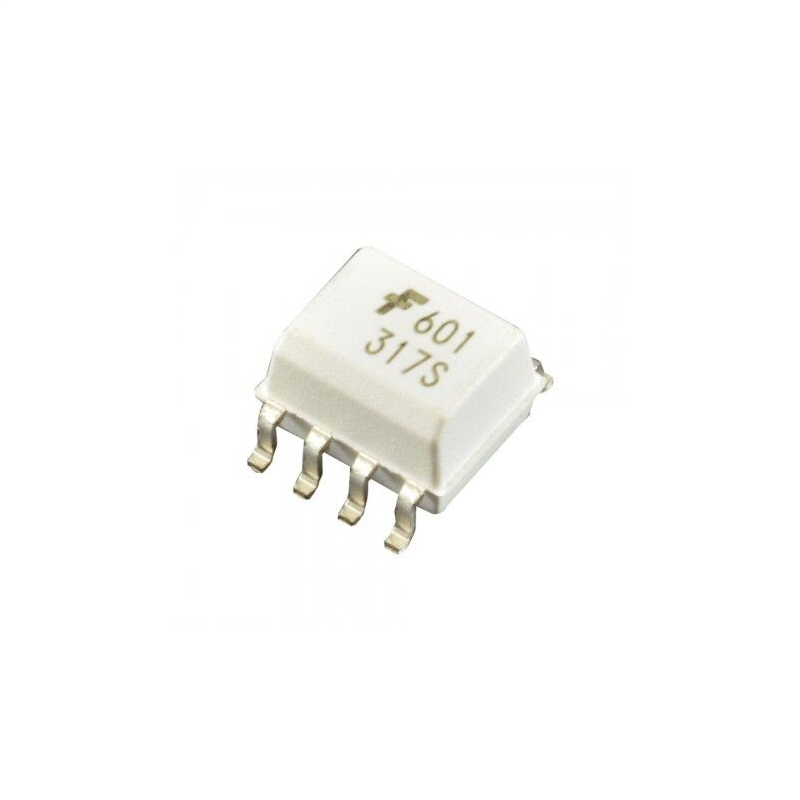

HCPL0601R2 (601) 10Mbps 3.75kVRMS SO-8 Optokuplör Entegre Devre
FE49360
- Üretici
- Fairchild
- Kategori
- Kılıf / Paket
- —
HCPL0601R2 (601) 10Mbps 3.75kVRMS SO-8 Optokuplör Entegre Devre Hakkında
HCPL0601R2, yüksek hızlı veri iletimi için tasarlanmış tek kanallı optokuplör entegresidir. Open-collector çıkış yapısına sahiptir ve dijital izolasyon gerektiren uygulamalarda kullanılır.
3750Vrms izolasyon gerilimi ve minimum 10kV/µs common-mode transient immunity (CMTI) değeri ile endüstriyel ortamlarda güvenilir izolasyon sağlar. Maksimum 10 Mbps veri hızını destekler.
4.5V – 5.5V besleme aralığında çalışır. Çıkış başına 50 mA akım sürme kapasitesine sahiptir. Maksimum yayılma gecikmesi 75 ns seviyesindedir. SOIC-8 SMD paket yapısına sahiptir.
SMPS geri besleme devreleri, dijital haberleşme izolasyonu ve endüstriyel kontrol sistemlerinde kullanılır. Çalışma sıcaklık aralığı -40°C ile +85°C arasındadır.
| Ürün Kodu | HCPL0601R2 |
| Kanal Sayısı | 1 |
| Çıkış Tipi | Open Collector |
| Veri Hızı | 10 Mbps |
| İzolasyon Gerilimi | 3750 VRMS |
| CMTI (Min) | 10 kV/µs |
| Besleme Voltajı | 4.5V ~ 5.5V |
| Maksimum Çıkış Akımı | 50 mA |
| Maksimum Gecikme | 75 ns |
| Montaj Tipi | SMT |
| Paket | SOIC-8 |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Durum | Active |
