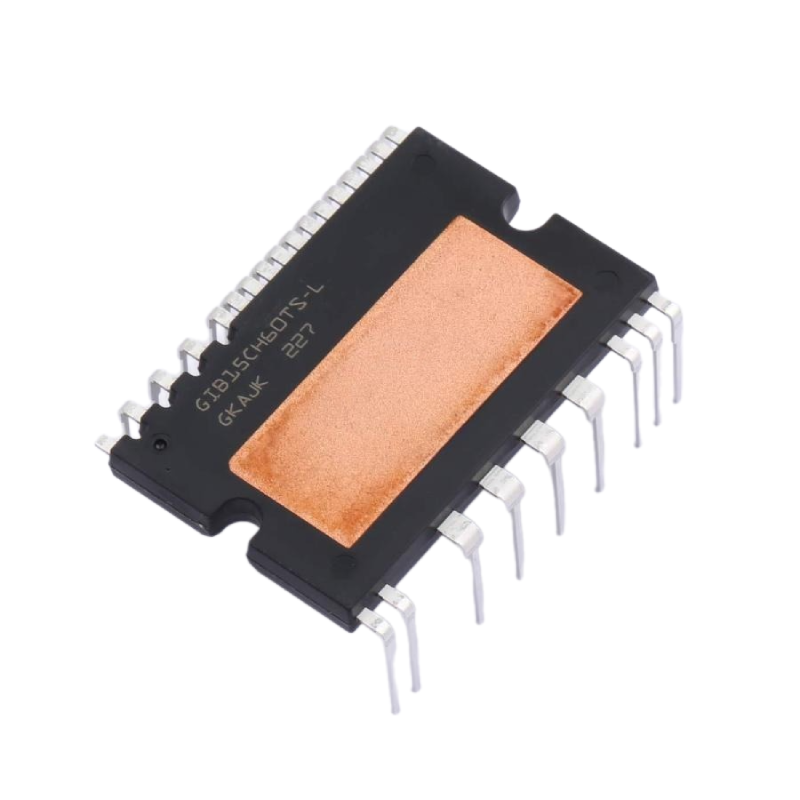

GIB15CH60TS-L (STGIB15CH60TS-L) 20A 600V SDIP2B-26 IGBT Power Modül
FE48737
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
GIB15CH60TS-L (STGIB15CH60TS-L) 20A 600V SDIP2B-26 IGBT Power Modül Hakkında
STGIB15CH60TS-L, STMicroelectronics’in SLLIMM 2nd Series IPM (Intelligent Power Module) ailesine ait, 600V gerilim dayanımına ve 20A akım kapasitesine sahip kompakt 3 faz IGBT inverter modülüdür.
Bu modül; gate sürücü entegreleri, hızlı serbest dolaşım diyotları, dahili bootstrap diyotu, undervoltage lockout (UVLO), kısa devre koruması ve Smart Shutdown fonksiyonu ile birlikte gelir. Böylece harici sürücü karmaşıklığını azaltarak güvenli ve kompakt motor sürücü tasarımları sağlar.
| Teknik Özellik | Değer |
|---|---|
| Model | STGIB15CH60TS-L |
| Üretici | STMicroelectronics |
| Seri | SLLIMM 2nd Series IPM |
| Yapı | 3 Faz IGBT İnverter Köprüsü (IPM) |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | 20 A (25°C) / 15 A (80°C) |
| Tepe Akım (ICP) | 40 A (<1ms) |
| VCE(sat) | Typ. 1.55V @15A |
| Diyot VF | Typ. 1.54V @15A |
| Toplam Güç Kaybı (Ptot) | 81 W (her IGBT) |
| Kısa Devre Dayanım Süresi | 5 µs |
| İzolasyon Dayanımı | 1600 Vrms / 1 dk |
| NTC Direnci (R25) | 85 kΩ |
| Junction Sıcaklığı | -40°C ~ +175°C |
| Paket Tipi | SDIP2B-26L (Type L1) |
