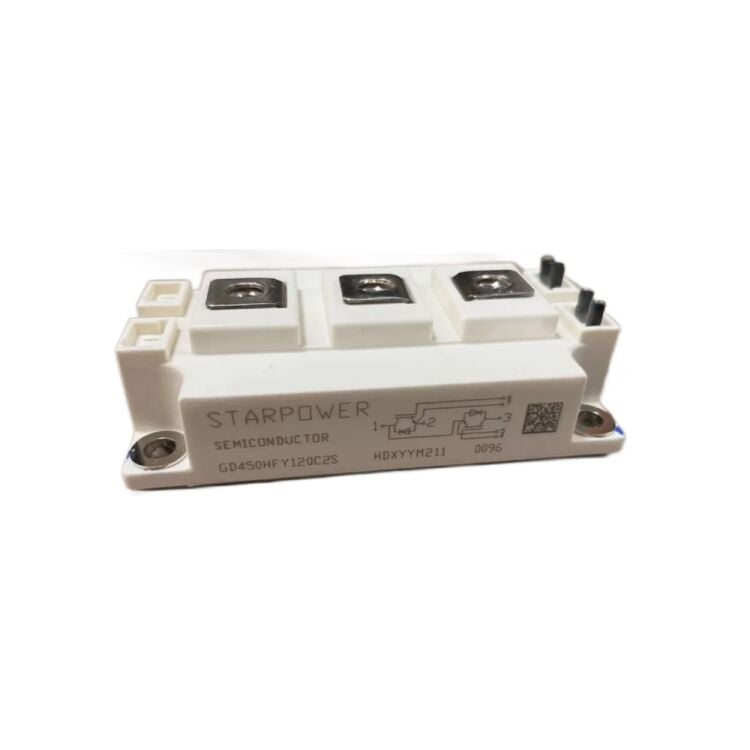

GD450HFY120C2S IGBT Güç Modülü
FE31044
- Üretici
- FVRS
- Kategori
- Kılıf / Paket
- —
- Ürün Ailesi
- GD450HFY120C2S
GD450HFY120C2S IGBT Güç Modülü Hakkında
STARPOWER’ın Trench IGBT teknolojisini kullanan bu modül, pozitif sıcaklık katsayılı VCE(sat) sayesinde paralel çalışmaya uygundur. Düşük endüktanslı kasa, yumuşak ve hızlı ters toparlanmalı (soft & fast) antiparalel diyotlar ve DBC teknolojili izole bakır taban; anahtarlama kayıplarını ve EMI’yi azaltırken ısıl performansı artırır. Genel inverterler, motor sürücüleri, servo sürücüler ve UPS sistemleri için tasarlanmıştır.
| Özellik | Değer |
|---|---|
| Modül Tipi | IGBT Güç Modülü (Half-Bridge, 2-in-one) |
| Model | GD450HFY120C2S |
| Üretici | STARPOWER Semiconductor |
| Kolektör-Emiter Gerilimi (VCES) | 1200 V |
| Sürekli Kolektör Akımı (IC) | 450 A (@TC=100 °C) |
| Darbeli Kolektör Akımı (ICM) | 900 A (tp=1 ms) |
| Kapı-Emiter Gerilimi (VGES) | ±20 V |
| VCE(sat) (450A, 15V) | ~2.15 V @25 °C (typ) |
| Kısa Devre Dayanımı | 10 µs |
| Maks. Eklem Sıcaklığı | 175 °C |
| Çalışma Eklem Sıcaklığı | −40 °C ~ +150 °C |
| İzolasyon Gerilimi | 4000 V RMS (50 Hz, 1 dk) |
| Antiparalel Diyot | Var (fast & soft recovery) |
| Diyot IF / IFM | 450 A / 900 A |
| RthJC (IGBT / Diyot) | 0.065 / 0.119 K/W |
| Kasa Endüktansı | ~20 nH |
| Taban | DBC izole bakır |
| Ağırlık | ~300 g |
