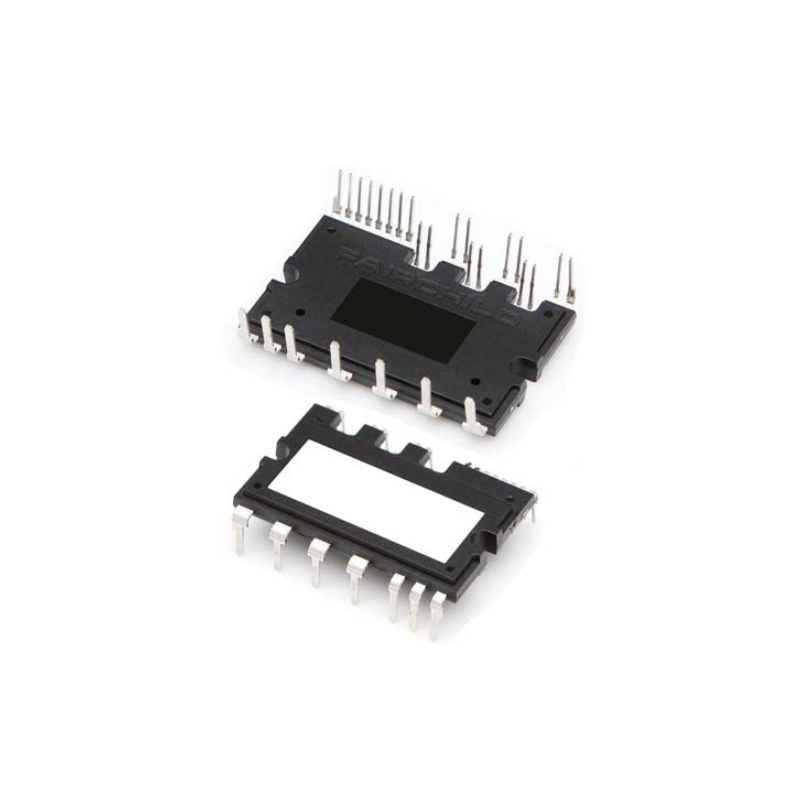

FSBS15CH60F SPM27 600V 15A 3 Faz IGBT Motor Sürücü Modül
FE48765
- Üretici
- Fairchild
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- FSBS15CH60F
FSBS15CH60F SPM27 600V 15A 3 Faz IGBT Motor Sürücü Modül Hakkında
FSBS15CH60F Motion SPM® 3 Series, 600V gerilim dayanımı ve 15A akım kapasitesi ile tasarlanmış, entegre gate sürücülü 3 faz IGBT inverter modülüdür.
Bu modül içerisinde:
-
6 adet düşük kayıplı, short-circuit dayanımlı IGBT
-
6 adet hızlı serbest dolaşım diyotu
-
Dahili HVIC high-side sürücüler
-
Dahili low-side gate sürücü ve kısa devre koruması
-
Under-Voltage Lock-Out (UVLO)
-
Dahili Thermal Shutdown
-
Open-collector Fault çıkışı (CFOD ile süre ayarlı)
bulunmaktadır.
Datasheet’in blok diyagramında (sayfa 4) görüldüğü gibi her faz için ayrı negatif DC terminali (NU, NV, NW) mevcuttur. Bu sayede hassas faz akım ölçümü yapılabilir.
| Teknik Özellik | Değer |
|---|---|
| Model | FSBS15CH60F |
| Seri | Motion SPM® 3 |
| Yapı | 3 Faz DC/AC Inverter (6 IGBT + FWD + Gate Driver) |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Akım (IC) | ±15 A (@25°C) |
| Tepe Akım (ICP) | ±30 A (<1ms) |
| DC-Link Gerilimi (VPN) | 450 V (Surge 500V) |
| VCE(sat) | Typ. 2.3 V (@15A) |
| Forward Voltage (FWD) | Typ. 2.1 V (@15A) |
| Gate Besleme (VCC) | 13.5 – 16.5 V (Typ. 15V) |
| PWM Frekansı | Max 20 kHz |
| Short-Circuit Koruma | Low-Side SCP (VSC ref 0.45–0.55V) |
| Under Voltage Koruma | UVLO (High & Low Side) |
| Thermal Shutdown | Typ. 145°C |
| Fault Çıkışı | Open-Collector (CFOD ile ayarlanabilir) |
| İzolasyon Dayanımı | 2500 Vrms / 1 dk |
| Termal Direnç (IGBT) | 3.1 °C/W (1/6 modül) |
| Ağırlık | 15.4 g |
