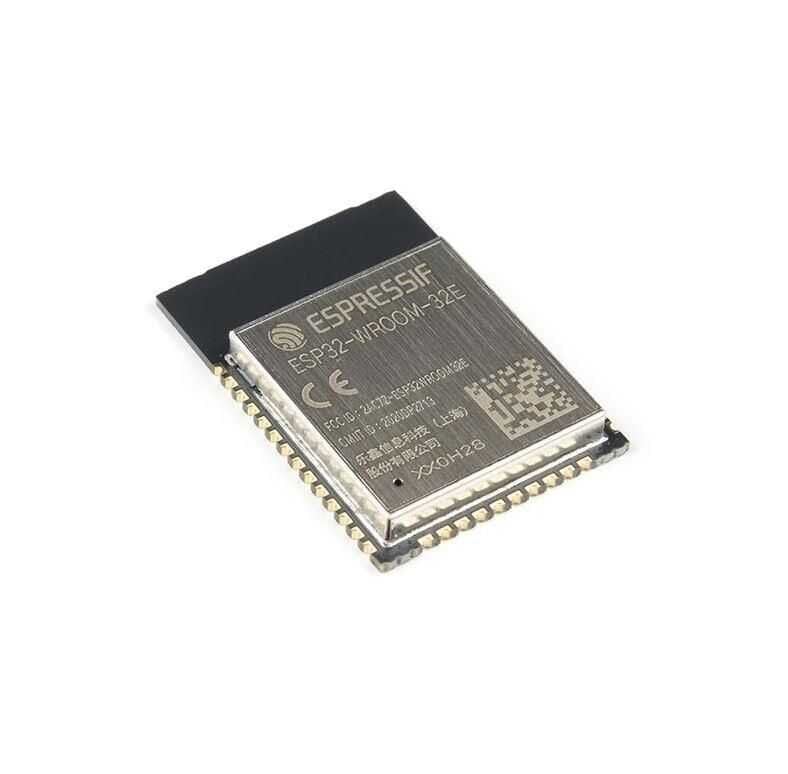

ESP32-WROOM-32E-N8 (8MB Flash) ESP32 Wi-Fi + Bluetooth Modülü

FE49341

Üretici

OEM

Kategori

Kablosuz Haberleşme › WiFi

Kılıf / Paket

—

ESP32-WROOM-32E-N8 (8MB Flash) ESP32 Wi-Fi + Bluetooth Modülü Hakkında

ESP32-WROOM-32E-N8, üzerinde ESP32-D0WD-V3 çift çekirdekli MCU bulunan; 2.4GHz 802.11 b/g/n Wi-Fi ve Bluetooth v4.2 (BR/EDR + BLE) haberleşmeyi aynı modülde sunan bir RF modülüdür.

N8 varyantı, modül üzerinde 8MB (64Mbit) SPI/QSPI flash bellek ile gelir. ESP32 mimarisinde ROM ve SRAM bellek alanları MCU içinde yer alır; uygulama kodu ve veri yapıları için dahili SRAM kullanımıyla birlikte harici flash üzerinden çalışacak şekilde tasarlanmıştır.

Modül, Wi-Fi tarafında 150 Mbps’e kadar veri hızını destekleyen 802.11n modunu ve 2.4GHz bandında çalışmayı hedefler. Bluetooth tarafında hem klasik Bluetooth (BR/EDR) hem de BLE desteği bulunduğu için mobil cihaz bağlantısı, kablosuz sensör düğümleri ve seri haberleşme köprüleri gibi senaryolarda kullanılabilir.

Donanım arayüzleri; UART, SPI, I2C, I2S, SDIO, PWM, ADC, DAC, kapasitif dokunmatik ve çok sayıda GPIO gibi çevre birimleri üzerinden genişletilebilir. Ayrıca TWAI (CAN uyumlu denetleyici) desteği bulunan uygulamalarda uygun katmanlarla otomotiv/endüstriyel haberleşme senaryolarına da entegre edilebilir.

PCB iz anten ile gelir ve besleme tarafında 3.0V – 3.6V aralığında çalışacak şekilde tasarlanmıştır. Kart tasarımında RF yerleşim/keepout kurallarına uyulması, Wi-Fi/Bluetooth performansı açısından önemlidir.

Model	ESP32-WROOM-32E-N8
MCU / Çip	ESP32-D0WD-V3
CPU	Xtensa® çift çekirdekli 32-bit LX6, 240 MHz’e kadar
Wi-Fi	802.11 b/g/n (2.4GHz)
Wi-Fi Veri Hızı	802.11n modunda 150 Mbps’e kadar
Bluetooth	Bluetooth v4.2 BR/EDR + Bluetooth LE (BLE)
Çalışma Frekansı	2.412 – 2.484 GHz
Harici Flash	8MB SPI/QSPI Flash (N8)
Dahili ROM	448 KB
Dahili SRAM	520 KB (RTC içinde ek SRAM alanı dahil)
Besleme Gerilimi	3.0V – 3.6V
Anten	PCB iz anten
Arayüzler / Çevre Birimleri	GPIO, ADC, DAC, UART, SPI, I2C, I2S, SDIO, PWM, IR, PCNT, kapasitif dokunmatik, TWAI (CAN uyumlu)
