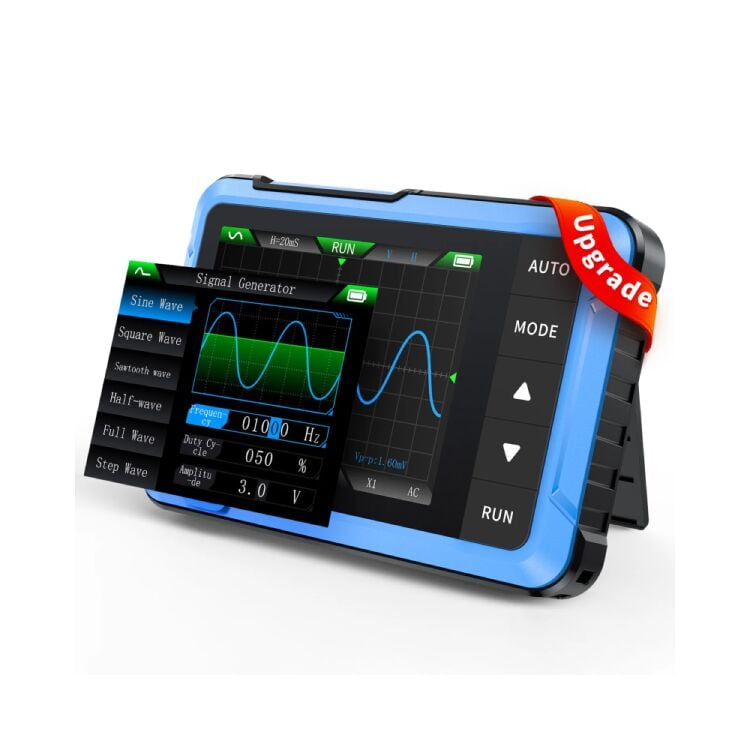

DSO-510 2-in-1 Mini El Tipi Dijital Osiloskop ve Sinyal Jeneratörü (10MHz / 48MS/s)

FNIRSI DSO-510, FNIRSI DSO152 modelinin geliştirilmiş versiyonu olarak tasarlanmış, yüksek performanslı mini bir el tipi osiloskoptur. 10MHz bant genişliği ve 48MS/s gerçek zamanlı örnekleme hızı sayesinde hem periyodik analog sinyalleri hem de periyodik olmayan dijital sinyalleri doğru ve kararlı şekilde görüntüleyebilir.

Cihaz, 50ns/Div – 20s/Div zaman tabanı aralığı ve 10mV/Div – 20V/Div dikey hassasiyeti ile çok geniş bir ölçüm senaryosunu destekler. X1 ve X10 prob modlarıyla ±400V’a kadar voltaj ölçümü yapılabilmesi, özellikle güç elektroniği ve otomotiv uygulamalarında önemli bir avantaj sağlar.

DSO-510’un gelişmiş görüntüleme özellikleri sayesinde dalga formu ölçekleme, durdurma, kaydırma, ekran görüntüsü alma ve dışa aktarma işlemleri kolayca yapılabilir. Tek tuşla AUTO modu, ölçüm parametrelerini otomatik olarak optimize ederek hızlı ve zahmetsiz kullanım sağlar.

Dahili DDS sinyal jeneratörü, 50kHz’e kadar çıkış frekansı sunar ve 13 farklı dalga formu üretebilir. Bu özellik, harici sinyal kaynağına ihtiyaç duymadan test ve simülasyon işlemlerinin tek cihazla yapılmasını mümkün kılar.

2.8 inç boyutundaki HD LCD ekran, 320×240 çözünürlüğü ile net ve okunabilir bir görüntü sunarken; yalnızca 104 gram ağırlığındaki kompakt gövdesi sayesinde cihaz cepte veya çantada kolayca taşınabilir. 1000mAh lityum bataryası, Type-C şarj desteği ile yaklaşık 4 saate kadar kesintisiz kullanım imkânı sağlar.

Öne Çıkan Özellikler

• 10MHz bant genişliği

• 48MS/s örnekleme hızı

• Dahili 50kHz DDS sinyal jeneratörü

• ±400V’a kadar voltaj ölçümü

• 13 farklı dalga formu üretimi

• Tek tuşla AUTO ölçüm modu

• Kompakt ve hafif el tipi tasarım

• Type-C şarj destekli lityum batarya

Temel Teknik Özellikler

Genel

• Marka: FNIRSI

• Model: DSO-510

• Ekran: 2.8 inç HD LCD (320×240)

• Pil: 1000mAh Lityum

• USB Şarj: 5V / 1A (Type-C)

• Boyutlar: 99 × 68.3 × 19.5 mm

• Ağırlık: 104 g

Mini Osiloskop

• Kanal: 1

• Örnekleme Hızı: 48MS/s

• Bant Genişliği: 10MHz

• Dikey Hassasiyet: 10mV/Div – 20V/Div

• Zaman Tabanı: 50ns/Div – 20s/Div

• Voltaj Aralığı:

  • X1: ±40V (80Vpp)

  • X10: ±400V (800Vpp)

• Tetikleme Modları: Auto / Normal / Single

• Tetikleme Kenarı: Yükselen / Düşen

• Kuplaj: AC / DC

Sinyal Jeneratörü

• Frekans: 0 – 50kHz

• Genlik: 0.1 – 3.0V

• Çalışma Döngüsü: %0 – %100

• Dalga Formları:
  Sinüs, kare, testere dişi, yarım dalga, tam dalga, basamak, ters basamak, üssel yükselme, üssel düşüş, DC, çok tonlu, Sink darbesi, Lorentz dalgası
