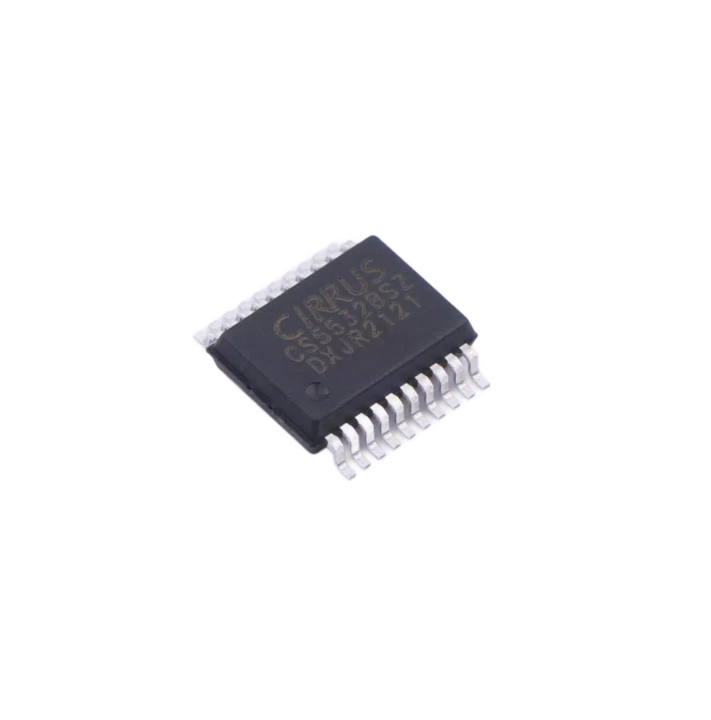

CS5532-BSZ SSOP-20 ADC Entegre Devre
FE48665
- Üretici
- Cirrus Logic
- Kılıf / Paket
- —
- Aile / Seri
- CS5532
CS5532-BSZ SSOP-20 ADC Entegre Devre Hakkında
CS5532-BSZ, Cirrus Logic tarafından geliştirilen, ultra düşük gürültülü PGIA (Programmable Gain Instrumentation Amplifier) içeren 24-bit delta-sigma analog-sayısal dönüştürücü (ADC) entegresidir. Özellikle düşük seviyeli analog sinyallerin yüksek hassasiyetle ölçülmesi gereken uygulamalar için tasarlanmıştır.
Entegre, 2 adet diferansiyel analog giriş kanalı, 1× – 64× programlanabilir gain, 23 bit’e kadar noise-free çözünürlük ve yüksek doğruluk sunar. Chopper-stabilize giriş yükselteci sayesinde 1/f gürültüsü yok denecek seviyededir ve uzun süreli ölçümlerde kararlı sonuçlar üretir.
SPI / Microwire uyumlu 3 telli seri haberleşme arayüzü, mikrodenetleyicilerle kolay entegrasyon sağlar. Ölçüm hızları 6.25 SPS – 3840 SPS aralığında ayarlanabilir ve 50/60 Hz şebeke gürültü bastırma özelliği mevcuttur. Bu özellikleriyle yük hücresi (load cell), endüstriyel proses kontrol, bilimsel ölçüm sistemleri ve medikal cihazlar için ideal bir ADC çözümüdür.
| Özellik | Değer |
|---|---|
| Ürün Kodu | CS5532-BSZ |
| Etiket Kodu / Marking | CS5532BSZ |
| Üretici | Cirrus Logic |
| ADC Tipi | 24-bit Delta-Sigma ADC |
| Giriş Kanalı Sayısı | 2 × Diferansiyel |
| Kazanç (PGIA) | 1×, 2×, 4×, 8×, 16×, 32×, 64× |
| Gürültü Yoğunluğu | 6 nV/√Hz @ 0.1 Hz (64× kazanç) |
| Noise-Free Çözünürlük | 23 bit’e kadar |
| Ölçüm Hızı (SPS) | 6.25 – 3840 SPS (ayarlanabilir) |
| Şebeke Gürültü Bastırma | 50 Hz / 60 Hz seçilebilir |
| Referans Gerilimi | 1 V – Analog besleme seviyesine kadar |
| Haberleşme Arayüzü | SPI / Microwire uyumlu (3-wire) |
| Besleme Gerilimi | Analog: ±2.5V / ±3V / 5V, Dijital: 3 – 5V |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Kullanım Alanları | Load cell, proses kontrol, ölçüm sistemleri, medikal cihazlar |
