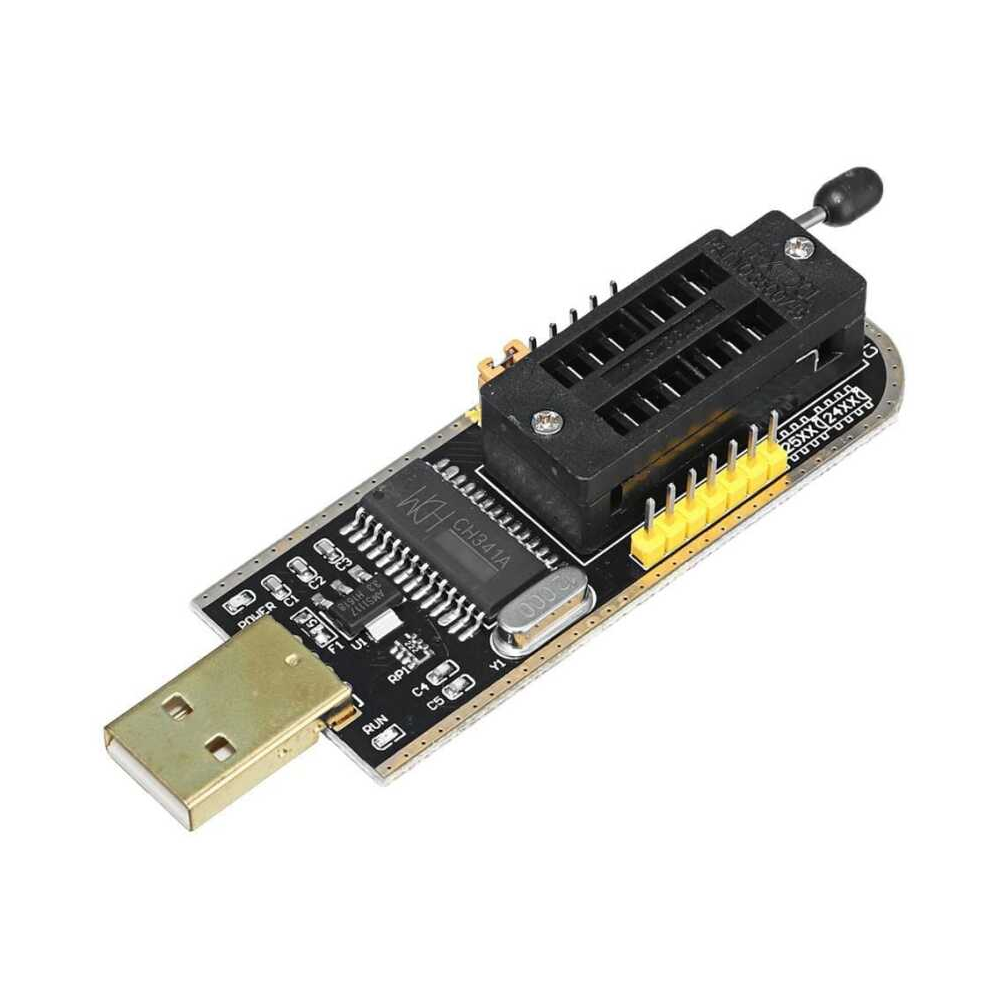

CH341A USB EEPROM Flash BIOS Programlayıcı 24XX 25XX SPI I2C
CH341A-FLASH-BIOS
- Üretici
- OEM
- Kategori
- Kılıf / Paket
- —
- SKU
- FE313727
CH341A USB EEPROM Flash BIOS Programlayıcı 24XX 25XX SPI I2C Hakkında
CH341A USB Programlayıcı, 24 serisi ve 25 serisi EEPROM, Flash ve BIOS entegrelerini okumak, yazmak ve yedeklemek için kullanılan çok amaçlı bir programlama kartıdır. CH341A entegresi üzerine kurulu olan bu programlayıcı, bilgisayarın USB portu üzerinden çalışır ve çok sayıda SPI Flash ve I²C EEPROM entegresini destekler.
BIOS güncelleme, BIOS kurtarma, EEPROM veri okuma/yazma ve gömülü sistem geliştirme çalışmalarında yaygın olarak kullanılmaktadır. Üzerindeki voltaj seçim jumperı sayesinde 3.3V veya 5V çalışma gerilimi seçilebilir.
Programlayıcı ayrıca USB-TTL dönüştürücü olarak da kullanılabilir. TXD, RXD, VCC ve GND pinleri üzerinden mikrodenetleyiciler, geliştirme kartları ve seri haberleşme gerektiren projelerle bağlantı kurulabilir.
- 24 Serisi I²C EEPROM Entegreleri
- 25 Serisi SPI Flash Bellekler
- BIOS Flash Entegreleri
- Winbond, MXIC, Gigadevice, EON, SST, Atmel, ST, AMIC ve birçok uyumlu üretici
| Model | CH341A |
| Entegre | CH341A |
| Bağlantı Arayüzü | USB 2.0 |
| Desteklenen EEPROM | 24XX Serisi |
| Desteklenen Flash Bellek | 25XX Serisi SPI Flash |
| Çalışma Voltajı | 3.3V / 5V Seçilebilir |
| TTL Seri Port | Var |
| Gösterge LEDleri | Power, RX, TX |
| İşletim Sistemi Desteği | Windows 98SE, 2000, XP, Vista, 7, 10 |
| Boyutlar | 55 x 16 mm |
