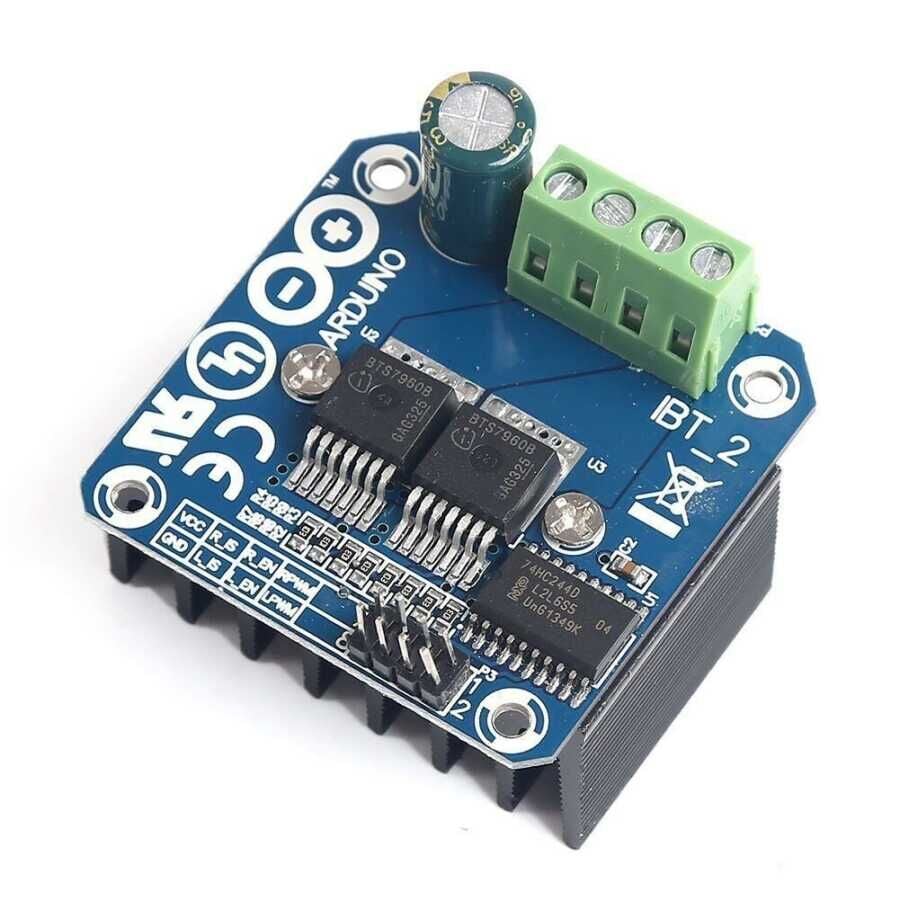

BTS7960B 20A 28V Yüksek Akım DC Motor Sürücü Kartı
FE49389
- Üretici
- FVRS
- Kılıf / Paket
- —
- Ürün Ailesi
- BTS7960B
BTS7960B 20A 28V Yüksek Akım DC Motor Sürücü Kartı Hakkında
20 Amper Motor Sürücü Kartı BTS7960B, yüksek akım gerektiren DC motor uygulamaları için tasarlanmış bir yüksek güçlü H-Bridge motor sürücü kartıdır.
Kart, 28V'a kadar besleme gerilimi ile çalışabilir ve 20A seviyesine kadar motor akımını kontrol edebilir. Robotik projeler, mobil platformlar ve yüksek tork gerektiren DC motor uygulamalarında kullanılabilir.
PWM kontrol desteği sayesinde hız ayarı yapılabilir. IN1 / IN2 pinleri motor yön kontrolü için kullanılırken, EN1 / EN2 pinleri PWM girişleri olarak görev yapar. IS1 / IS2 pinleri akım izleme (test) çıkışlarıdır.
Motor ve besleme bağlantıları doğrudan klemensler üzerinden yapılır. Yüksek akım uygulamalarında uygun kesitte kablo kullanılmalı ve soğutma yeterli seviyede sağlanmalıdır. Kart üzerinde pasif soğutucu bulunmaktadır.
Motor ve Besleme Bağlantıları:
B+: Besleme Gerilimi (28V'a kadar)
B-: Besleme Toprağı
M+: Motor + Ucu
M-: Motor - Ucu
Kontrol Pinleri:
VCC: +5V DC
GND: Toprak
IS1 / IS2: Akım Test Pinleri
EN1 / EN2: PWM Girişleri
IN1 / IN2: Motor Yön Kontrol Pinleri
| Entegre | BTS7960B |
| Sürücü Tipi | H-Bridge DC Motor Sürücü |
| Besleme Gerilimi | 28V DC'ye kadar |
| Maksimum Akım | 20 A |
| Kontrol Gerilimi | 5V DC |
| PWM Desteği | EN1 / EN2 Pinleri Üzerinden |
| Akım İzleme | IS1 / IS2 Test Pinleri |
