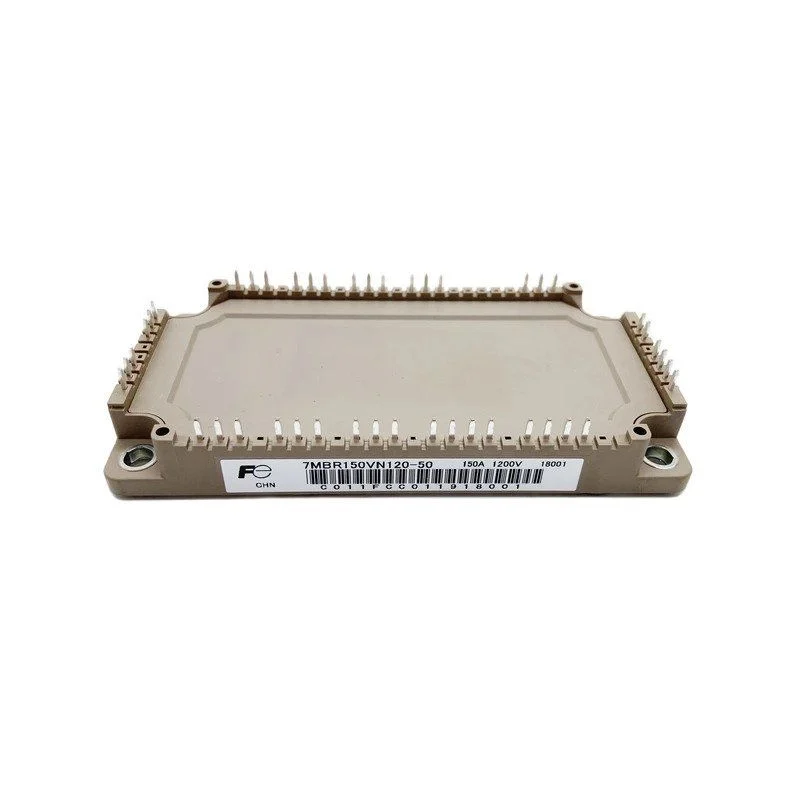

7MBR150VN120-50 150A 1200V PIM IGBT Modül Hakkında
7MBR150VN120-50 Fuji Electric V Series IGBT Modül, 1200V gerilim dayanımı ve 150A sürekli akım kapasitesi ile yüksek güçlü motor sürücü ve inverter sistemleri için tasarlanmış PIM (Power Integrated Module) yapısına sahiptir.
| Teknik Özellik | Değer |
|---|---|
| Model | 7MBR150VN120-50 |
| Üretici | Fuji Electric |
| Seri | V Series |
| Tip | PIM (Converter + Brake + Inverter) |
| Collector-Emitter Gerilimi (VCES) | 1200 V |
| Sürekli Kolektör Akımı (IC) | 150 A (Tc=100°C) |
| Tepe Akım (ICP) | 300 A (1 ms) |
| Brake Sürekli Akım | 100 A (Tc=80°C) |
| VCE(sat) | Typ. 2.45 V (@150A, 25°C) |
| Gate-Emitter Gerilimi (VGES) | ±20 V |
| Gate Threshold (VGEth) | 6.0 – 7.0 V |
| Junction Sıcaklığı | Max 175°C |
| İzolasyon Dayanımı | 2500 VAC / 1 dk |
| Termistör | 5 kΩ @25°C (B=3375K typ.) |
| Ağırlık | 310 g (typ.) |
