2SA1941 (A1941) PNP 10A 140V TO-3P BJT Transistör Hakkında

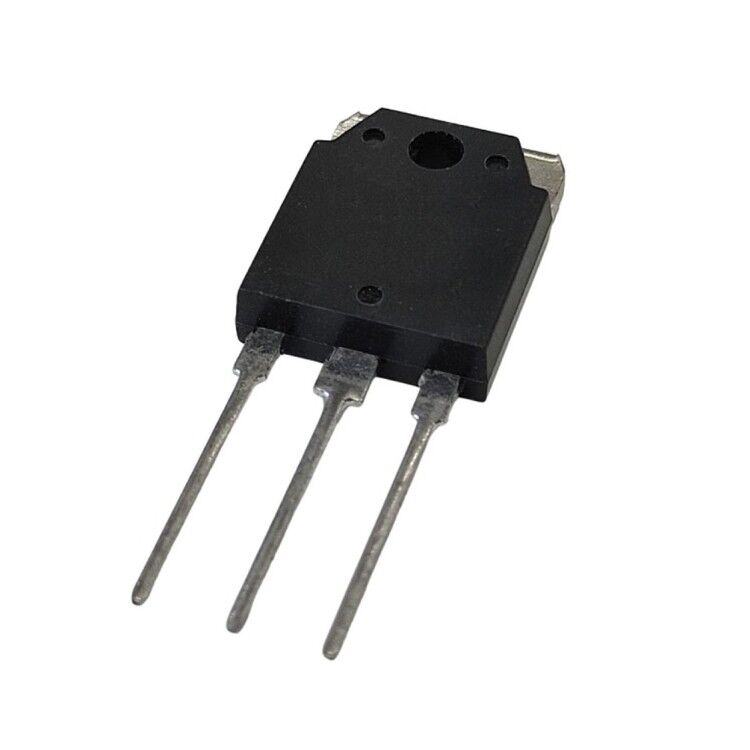

2SA1941 (A1941) PNP 10A 140V TO-3P BJT Transistör
Bu transistör, yüksek voltaj dayanımı (−140 V) ve 10 A’lık maksimum kollektör akımıyla sadece hobi projelerinde değil, profesyonel ses amplifikatör kartlarında çoğunlukla tercih edilir. Kılıf tipi TO-3P olup güçlü soğutucularla uyumlu tasarımı sayesinde 150 W’a kadar güç harcayabilir.
Birçok müzik meraklısı için 2SA1941, 2SC5198 ile birlikte kullanılan klasik bir “komplementer çift”tir. Bu ikili, temiz ses üretimiyle efsaneleşmiş birçok amplifikatörün kalbinde yer alır.
| Ic | Kollektör Akımı | 10A |
|---|---|
| Vce | Kollektör - Emitter Voltajı | 140V |
| Pd | Güç Dağılımı | 100W |
| Tj - Bağlantı Sıcaklığı Aralığı | 150°C |
| Transistör | Polarite | PNP |
| Vcb | Kollektör - Base Voltajı | 140V |
| Akım Kazancı (hFe) | 55 |
| Veb | Emmitter - Base Voltajı | 5V |
| Transition Frequency (ft) | 30MHz |
| Collector Capacitance (Cc) | 320pF |
2SA1941 Datasheet dosyasına ulaşmak için tıklayınız.
