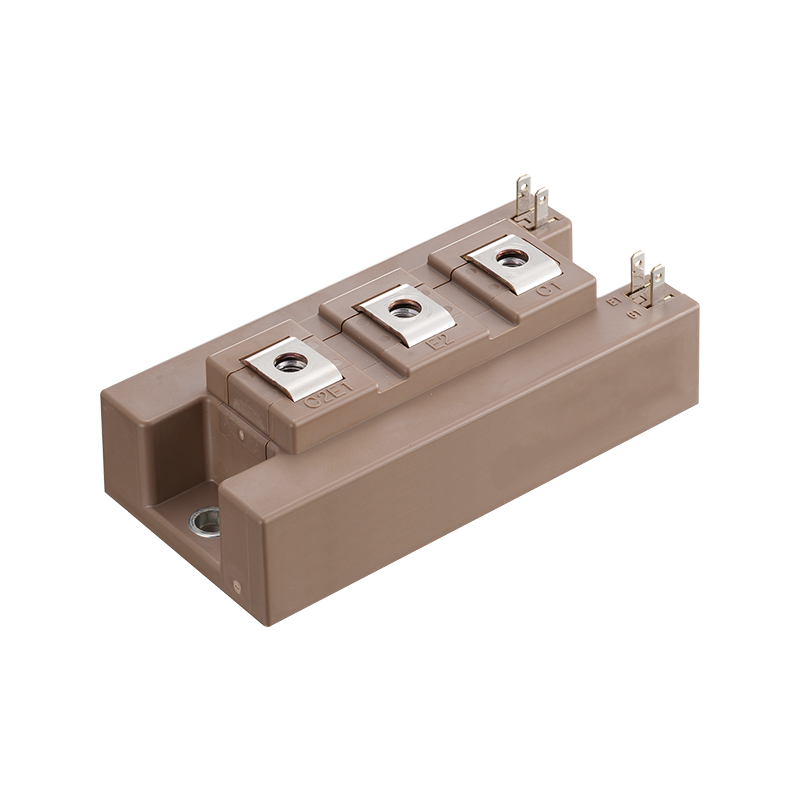

2MBI400VB-060-50 600V 400A Dual IGBT Modül Hakkında
2MBI400VB-060-50 Fuji Electric IGBT Modül, 600V gerilim dayanımı ve 400A sürekli akım kapasitesi ile yüksek güçlü inverter ve motor sürücü uygulamaları için tasarlanmış 2 in 1 half-bridge IGBT modülüdür.
"V Series" yapısı sayesinde:
-
Yüksek hızlı anahtarlama
-
Düşük VCE(sat) (~1.9V @400A)
-
Düşük termal direnç (0.076°C/W)
-
±20V gate sürüş desteği
-
2500VAC izolasyon dayanımı
gibi avantajlar sunar.
| Teknik Özellik | Değer |
|---|---|
| Model | 2MBI400VB-060-50 |
| Üretici | Fuji Electric |
| Seri | V Series IGBT Module |
| Yapı | 2 in 1 Half-Bridge IGBT Modül |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | 400 A (TC=80°C) |
| Tepe Akım (IC pulse) | 800 A (1 ms) |
| Gate-Emitter Gerilimi (VGES) | ±20 V |
| VCE(sat) | Typ. 1.90 V (@400A, 25°C) |
| Gate Threshold (VGE(th)) | 6.2 – 7.2 V |
| Toplam Güç Dağılımı (Pc) | 1970 W (1 device) |
| Termal Direnç (Rth j-c IGBT) | 0.076 °C/W |
| Termal Direnç (Rth j-c FWD) | 0.140 °C/W |
| İzolasyon Dayanımı | 2500 VAC (1 dk) |
| Junction Sıcaklığı | Max 175°C |
