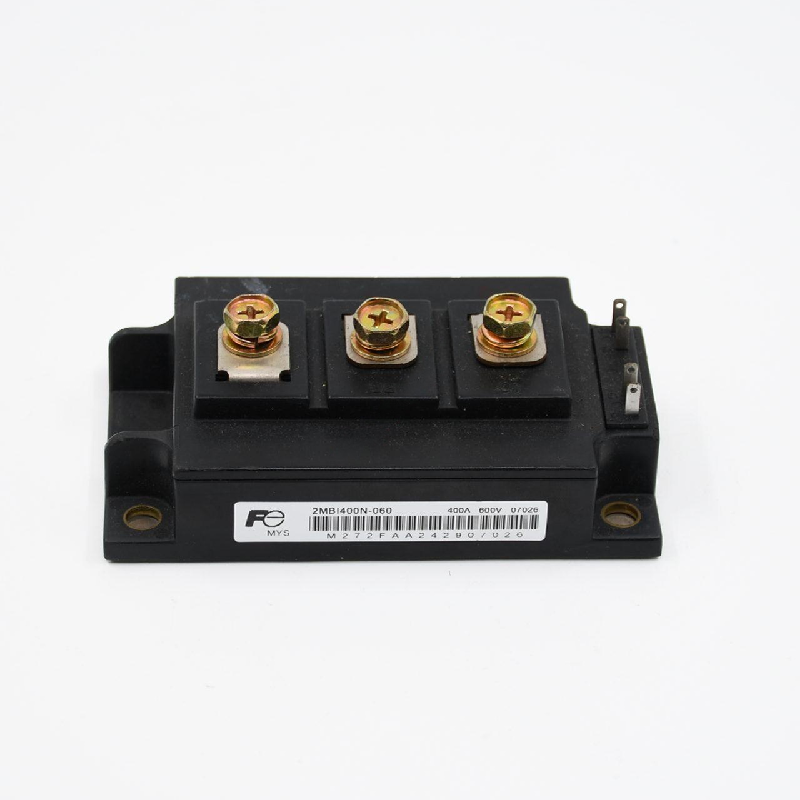

2MBI400N-060 600V 400A Dual IGBT Modül
FE48751
- Üretici
- Fuji Electric
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- 2MBI400N
2MBI400N-060 600V 400A Dual IGBT Modül Hakkında
2MBI400N-060 Fuji Electric IGBT Modül, 600V gerilim dayanımı ve 400A sürekli akım kapasitesi ile yüksek güçlü inverter ve motor sürücü uygulamaları için tasarlanmış 2-Pack (Dual) IGBT modülüdür
| Teknik Özellik | Değer |
|---|---|
| Model | 2MBI400N-060 |
| Üretici | Fuji Electric |
| Seri | N Series |
| Yapı | 2-Pack Half-Bridge (Dual IGBT + FWD) |
| Collector-Emitter Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | 400 A |
| Pulsed Collector Akımı (IC Pulse) | 800 A (1 ms) |
| Gate-Emitter Gerilimi (VGES) | ±20 V |
| Maks. Güç Dağılımı (Pc) | 1500 W |
| VCE(sat) | Typ. 2.8 V (@400A, VGE=15V) |
| Gate Threshold (VGEth) | 4.5 – 7.5 V |
| Toplam Gate Charge (Qg) | ~26400 pF (Cies) |
| Turn-on / Turn-off Süresi | 0.6µs / 0.6µs (Typ.) |
| FWD Forward Voltage | Typ. 3.0 V (@400A) |
| Termal Direnç (IGBT Rth j-c) | 0.085 °C/W |
| Termal Direnç (Diode Rth j-c) | 0.15 °C/W |
| İzolasyon Dayanımı | 2500 V AC (1 dk) |
| Çalışma Sıcaklığı | -40°C ~ +150°C |
