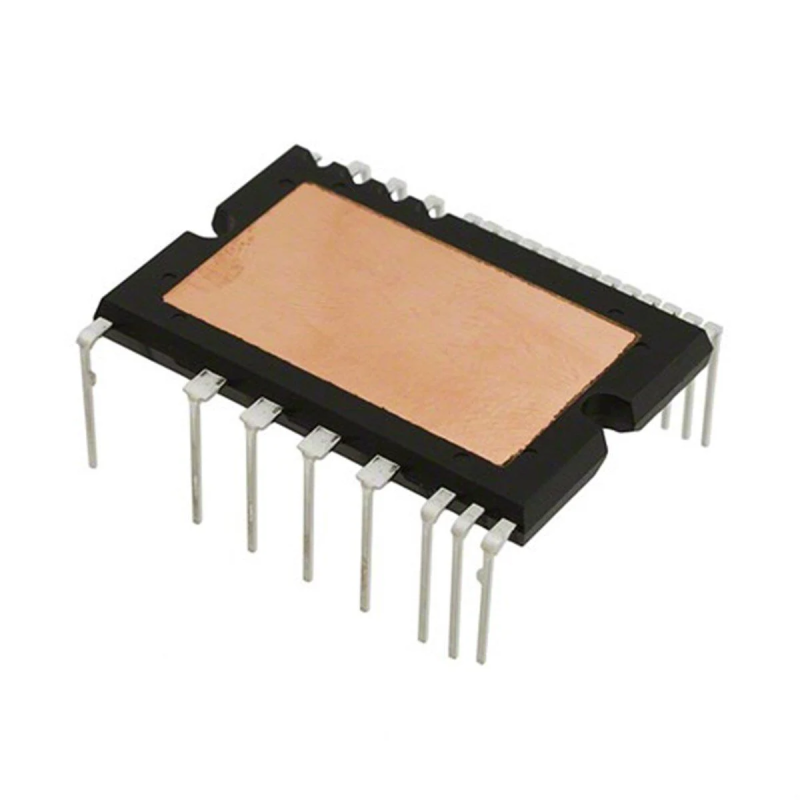

PS21965-4W 600V 20A 3 Faz DIP IGBT IPM Modül Hakkında
PS21965-4W, üç fazlı inverter motor sürücü uygulamaları için tasarlanmış, 600V sınıfı ve 20A akım kapasiteli entegre bir Intelligent Power Module (IPM)’dir. İçerisinde 6 adet IGBT, sürücü devreleri ve koruma mekanizmaları entegre halde bulunur.
AC 100V – 200V aralığında çalışan küçük ve orta güçlü motor sürücü sistemlerinde kullanılmak üzere geliştirilmiştir. Dahili HVIC (High Voltage IC) yapısı sayesinde üst ve alt kol sürücüleri modül içinde yer alır; böylece harici optokuplör veya karmaşık sürücü katmanlarına ihtiyaç azalır.
Modül;
-
Kısa devre koruması (Low-side SC)
-
Düşük gerilim koruması (UV)
-
Hata çıkışı (FO – open drain)
-
3V / 5V lojik PWM uyumluluğu
gibi koruma ve kontrol özellikleri sunar.
Endüstriyel inverterler, klima motor sürücüleri, fan sistemleri ve üç fazlı AC motor kontrol projelerinde güvenle kullanılabilir.
| Teknik Özellik | Değer |
|---|---|
| Model | PS21965-4W |
| Modül Tipi | Intelligent Power Module (DIP-IPM) |
| Yapı | 3 Faz IGBT Köprü (6 IGBT entegre) |
| Maksimum IGBT Gerilimi (VCES) | 600 V |
| Sürekli Kolektör Akımı (IC) | 20 A |
| Tepe Akım (ICP) | 40 A (kısa süreli) |
| DC Link Maksimum (VCC) | 450 V |
| Sürücü Besleme Voltajı | 15 V (13.5V – 16.5V) |
| PWM Giriş Seviyesi | 3V / 5V Lojik uyumlu |
| Koruma Özellikleri | Short Circuit (LS), UV Protection, Fault Output (FO) |
| Uygulama Alanı | 3 Faz AC Motor Sürücü, Inverter Sistemleri |
