MPU6050 Arduino Kullanım Rehberi

6 Eksenli İvme ve Gyro Sensörü

MPU6050 Nedir?

MPU6050, 3 eksenli ivmeölçer (accelerometer) ve 3 eksenli gyroscope (jiroskop) içeren bir IMU (Inertial Measurement Unit) sensörüdür. Bu sensör ile hareket algılama, açı ölçümü, drone stabilizasyonu gibi birçok proje yapılabilir.

Özellikler

3 Eksenli İvmeölçer (X, Y, Z)
3 Eksenli Gyroscope (Dönüş açısı ölçümü)
I2C Haberleşme Protokolü
16-bit ADC (Yüksek hassasiyet)
3.3V veya 5V ile çalışma
Dahili sıcaklık sensörü

Bağlantı Şeması

MPU6050 Pini	Arduino Pini	Açıklama
VCC	5V (veya 3.3V)	Güç girişi
GND	GND	Topraklama
SCL	A5 (Uno) / 21 (Mega)	I2C Clock hattı
SDA	A4 (Uno) / 20 (Mega)	I2C Data hattı
XDA	-	Kullanılmıyor (harici sensör için)
XCL	-	Kullanılmıyor (harici sensör için)
AD0	GND (veya VCC)	I2C adres seçimi
INT	-	Interrupt pini (opsiyonel)

ÖNEMLİ NOT: AD0 pini GND'ye bağlıysa I2C adresi 0x68, VCC'ye bağlıysa 0x69 olur.

Kütüphane Kurulumu

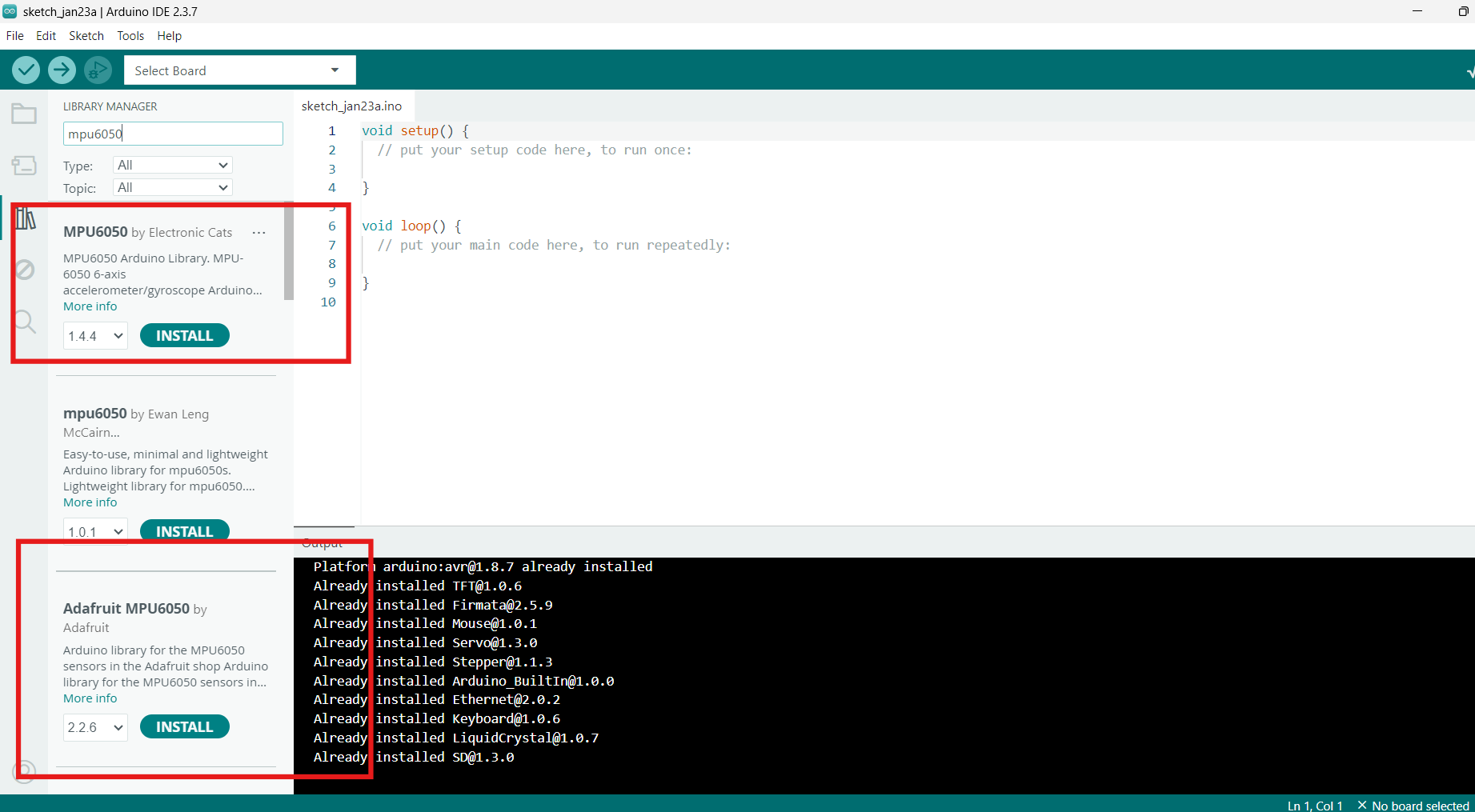

Arduino IDE'de Sketch → Include Library → Manage Libraries menüsünden aşağıdaki kütüphanelerden birini yükleyin:

MPU6050 by Electronic Cats
Adafruit MPU6050 by Adafruit

MPU6050 Sensör Modülü Arduino IDE Kütüphane Seçimi

Arduino Kodu

1. Basit Veri Okuma Kodu

#include <Wire.h>
#include <I2Cdev.h>
#include <MPU6050.h>

MPU6050 mpu;

unsigned long timer = 0;
float timeStep = 0.01;

float pitch = 0;
float roll  = 0;
float yaw   = 0;

void setup() {
  Serial.begin(115200);
  Wire.begin();

  mpu.initialize();

  if (!mpu.testConnection()) {
    Serial.println("MPU6050 baglanti hatasi!");
    while (1) { delay(1000); }
  }

  Serial.println("MPU6050 hazir!");
  timer = millis();
}

void loop() {
  int16_t ax, ay, az, gx, gy, gz;
  mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

  float accelX = ax / 16384.0;
  float accelY = ay / 16384.0;
  float accelZ = az / 16384.0;

  float gyroX = gx / 131.0;
  float gyroY = gy / 131.0;
  float gyroZ = gz / 131.0;

  float accelPitch = atan2(accelY, sqrt(accelX * accelX + accelZ * accelZ)) * 180 / PI;
  float accelRoll  = atan2(-accelX, accelZ) * 180 / PI;

  timeStep = (millis() - timer) / 1000.0;
  timer = millis();

  pitch = 0.98 * (pitch + gyroX * timeStep) + 0.02 * accelPitch;
  roll  = 0.98 * (roll  + gyroY * timeStep) + 0.02 * accelRoll;
  yaw   = yaw + gyroZ * timeStep;

  Serial.print("Pitch: "); Serial.print(pitch);
  Serial.print(" | Roll: "); Serial.print(roll);
  Serial.print(" | Yaw: "); Serial.println(yaw);

  delay(10);
}

2. Açı Hesaplama ile Gelişmiş Kod

#include <Wire.h>
#include <MPU6050.h>

MPU6050 mpu;

unsigned long timer = 0;
float timeStep = 0.01;

float pitch = 0;
float roll  = 0;
float yaw   = 0;

void setup() {
  Serial.begin(115200);
  Wire.begin();

  mpu.initialize();

  if (!mpu.testConnection()) {
    Serial.println("MPU6050 baglanti hatasi!");
    while (1) { delay(1000); }
  }

  Serial.println("MPU6050 hazir!");
  timer = millis();
}

void loop() {
  int16_t ax, ay, az;
  int16_t gx, gy, gz;

  mpu.getAcceleration(&ax, &ay, &az);
  mpu.getRotation(&gx, &gy, &gz);

  // Ivme verilerini g'ye cevir
  float accelX = ax / 16384.0;
  float accelY = ay / 16384.0;
  float accelZ = az / 16384.0;

  // Gyro verilerini derece/saniye'ye cevir
  float gyroX = gx / 131.0;
  float gyroY = gy / 131.0;
  float gyroZ = gz / 131.0;

  // Ivme ile aci hesapla
  float accelPitch = atan2(accelY, sqrt(accelX * accelX + accelZ * accelZ)) * 180 / PI;
  float accelRoll  = atan2(-accelX, accelZ) * 180 / PI;

  // Zaman farki
  timeStep = (millis() - timer) / 1000.0;
  timer = millis();

  // Complementary filter
  pitch = 0.98 * (pitch + gyroX * timeStep) + 0.02 * accelPitch;
  roll  = 0.98 * (roll  + gyroY * timeStep) + 0.02 * accelRoll;
  yaw   = yaw + gyroZ * timeStep;

  Serial.print("Pitch: "); Serial.print(pitch);
  Serial.print(" | Roll: "); Serial.print(roll);
  Serial.print(" | Yaw: "); Serial.println(yaw);

  delay(10);
}

Kalibrasyon Nasıl Yapılır?

MPU6050'yi daha hassas kullanmak için kalibrasyon yapmanız önerilir:

MPU6050 sensörünü tamamen düz bir yüzeye yerleştirin
Sensörü hareket ettirmeden kalibrasyon kodunu çalıştırın
Elde edilen offset değerlerini ana kodunuza ekleyin (setXAccelOffset, setYAccelOffset vb.)
Kalibrasyon için Arduino IDE'de "File → Examples → MPU6050 → IMU_Zero" örneğini kullanabilirsiniz

NOT: Her MPU6050 modülü için farklı offset değerleri gerekebilir.

Teknik Bilgiler

Çalışma Voltajı	3.3V - 5V
İletişim Protokolü	I2C
I2C Adresi	0x68 veya 0x69
İvmeölçer Aralığı	±2g, ±4g, ±8g, ±16g
Gyroscope Aralığı	±250, ±500, ±1000, ±2000 °/s
ADC Çözünürlüğü	16-bit

Uygulama Alanları

Drone ve quadcopter stabilizasyonu
Robot dengesi ve navigasyon sistemleri
Hareket kontrollü oyun kumandası
Akıllı cihazlarda pozisyon algılama
Aktivite takibi ve adım sayıcı
Araç eğim ve hız ölçümü
Sanal gerçeklik (VR) uygulamaları
Kamera stabilizasyon sistemleri

Sık Karşılaşılan Sorunlar ve Çözümleri

Problem 1: Sensör Algılanmıyor

I2C bağlantılarını kontrol edin (SDA ve SCL)
VCC ve GND bağlantılarının doğru olduğundan emin olun
I2C Scanner kodu ile sensörün adresini kontrol edin

Problem 2: Veriler Sürekli Sıfır Gösteriyor

initialize() fonksiyonunun setup içinde çağrıldığından emin olun
Sensörün uyku modundan çıktığını kontrol edin

Problem 3: Veriler Sapmaya (Drift) Başlıyor

Kalibrasyon yapın
Complementary filter veya Kalman filter kullanın
Sensörü titreşimlerden koruyun

Bu rehber, MPU6050 sensörünü Arduino ile kullanmaya başlamanız için temel bilgileri içermektedir. MPU6050 Modül bağlantımıza tıklayarak ürüne ulaşabilirsiniz.
