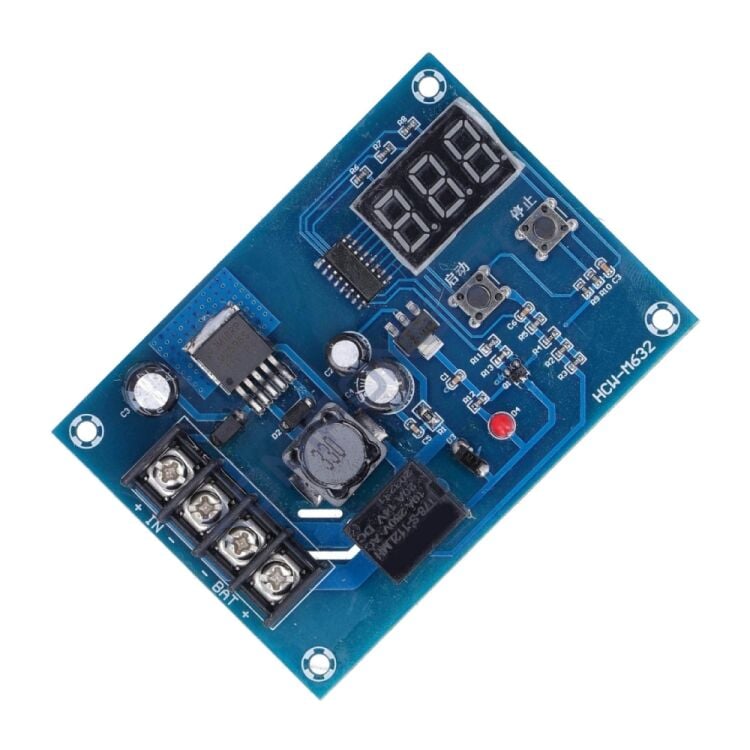

XH-M603 12-24V Batarya Akü Lityum Pil Şarj Kontrol Kartı

XH-M603 şarj kontrol kartı, DC 10–30V aralığında çalışan ve doğrudan çıkış veren bir kontrol devresidir. Voltaj düşürme (step-down) özelliği yoktur; bu nedenle kullanılacak güç kaynağı veya şarj adaptörünün, bağlanacak akü ya da pile uygun olması kullanıcı sorumluluğundadır. Ürün doğrudan 220V AC ile kullanılmaz.

Cihazın çalışabilmesi için öncelikle tamamen bitik olmayan bir akünün, sol alt klemensler üzerinden sisteme bağlanması gerekir. Kontrol kartı beslemesini aküden aldığı için, akü bağlandığında cihaz otomatik olarak çalışmaya başlar. Ardından başlangıç ve bitiş voltajları ayarlanarak şarj kaynağı sisteme bağlanabilir.

Kart üzerinde yer alan LCD ekran, voltaj değerlerini 0.1V hassasiyetle gösterir.

• Sol butona uzun basılarak şarj başlangıç voltajı

• Sağ butona uzun basılarak şarj bitiş voltajı ayarlanır

Ekstra bir ayar tuşu bulunmaz. XH-M603, girişte uygulanan gerilime göre 12V veya 24V bataryayı otomatik olarak algılar ve uygun şekilde çalışır.

Ürün, dolu ve boş bataryalar arasındaki voltaj farkını dikkate alarak şarjı otomatik başlatır ve belirlenen voltajda keser. Örneğin; 12V bir akü tam dolu durumda yaklaşık 13.8V, boş durumda ise 11V civarında gerilim gösterebilir. Ayarlanan bu değerlere göre şarj işlemi kontrollü şekilde gerçekleştirilir.

Daha yüksek doluluk oranı için bitiş voltajı 14.4V seviyesine ayarlanabilir; ancak bu durumda akü ve devre sıcaklığı mutlaka kontrol edilmelidir. Aşırı sıcaklık, aküye zarar verebilir.

XH-M603, akım sınırlaması yapmaz. Bu nedenle pillerin kapasitelerinin 1/10 veya 2/10’u kadar akım verebilen, tercihen akım kontrollü bir güç kaynağı veya şarj cihazı ile kullanılması önerilir. Çok yüksek akım verebilen güç kaynakları, kart üzerindeki röleye zarar verebilir.

Ayrıca minimum deşarj voltajı ayarlanarak, pillerin aşırı deşarja karşı korunması sağlanabilir. Aşırı deşarj, pilin kullanılamaz hale gelmesine ve çevresel risklere yol açabilir. Bu değerler pil veya akü datasheet’lerine göre belirlenmelidir.

Teknik Özellikler

• Model: XH-M603

• Giriş Gerilimi: DC 10 – 30V

• Maksimum Akım: 15A

  • (20A ile uzun süreli kullanım röleye zarar verebilir)

• Çıkış Gerilimi: Direkt çıkış (voltaj düşürme yoktur)

• LCD Gösterim Hassasiyeti: 0.1V

• Voltaj Ayar Hassasiyeti: 0.1V

• Tolerans: ±0.1V

• Uyumlu Akü Tipleri: 12V – 24V aküler ve lityum piller

• Boyutlar: 82 × 58 × 18 mm

• Ağırlık: 40 g
