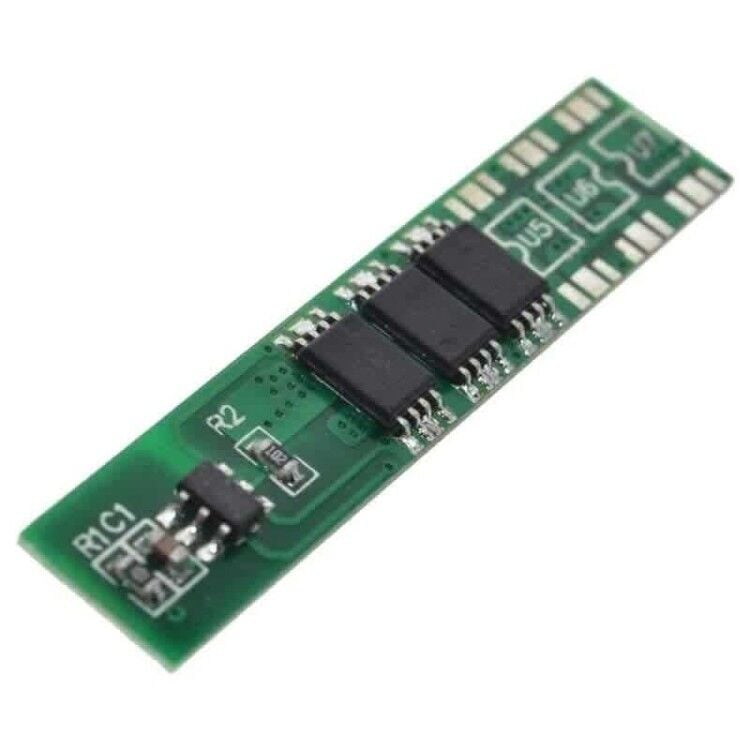

1S 6A 18650 & Li-Po Pil BMS 3.7V - 4.2V Şarj Devresi

Bu BMS devresi; 18650 Li-ion ve Li-Po pillerle uyumlu, kompakt boyutlu ve 6A’e kadar sürekli akım taşıyabilen yapısıyla taşınabilir projeler için ideal bir çözümdür. Şarj işlemi sırasında pil voltajı 4.2V seviyesine ulaştığında otomatik olarak şarjı keser, böylece aşırı şarj kaynaklı hasarların önüne geçer.

DW01 ve 8205A entegre kombinasyonu sayesinde pil; düşük voltaj, aşırı akım ve kısa devre durumlarında anında korumaya alınır. Bu özellik, özellikle Arduino, ESP32, powerbank, taşınabilir elektronik cihazlar, LED uygulamaları ve özel batarya paketleri gibi projelerde güvenli kullanım sağlar.

Küçük boyutu sayesinde dar alanlarda rahatlıkla kullanılabilir ve tek hücreli lityum piller için harici dengeleme devresine ihtiyaç duymaz.

Devre Özellikleri

• Aşırı şarj koruması

• Aşırı deşarj koruması

• Kısa devre koruması

• Aşırı akım koruması

• Aşırı şarj algılama voltajı: 4.25 ± 0.05 V

• Aşırı şarj çıkış voltajı: 4.23 ± 0.05 V

• Deşarj tespit voltajı: 2.45 ± 0.1 V

• Sürekli akım kapasitesi: 6A

• Aşırı akım algılama: 7.5A

• Giriş şarj gerilimi: 4.2V

• Kullanılan Komponentler: DW01 + 8205A

Kablolama Talimatları

• B+ → Pil pozitif (+)

• B- → Pil negatif (−)

• P+ → Yük / şarj pozitif (+)

• P- → Yük / şarj negatif (−)

Kullanım Alanları

• 18650 Li-ion pil projeleri

• Li-Po batarya uygulamaları

• Powerbank yapımı

• Taşınabilir elektronik cihazlar

• Arduino / ESP32 tabanlı projeler
