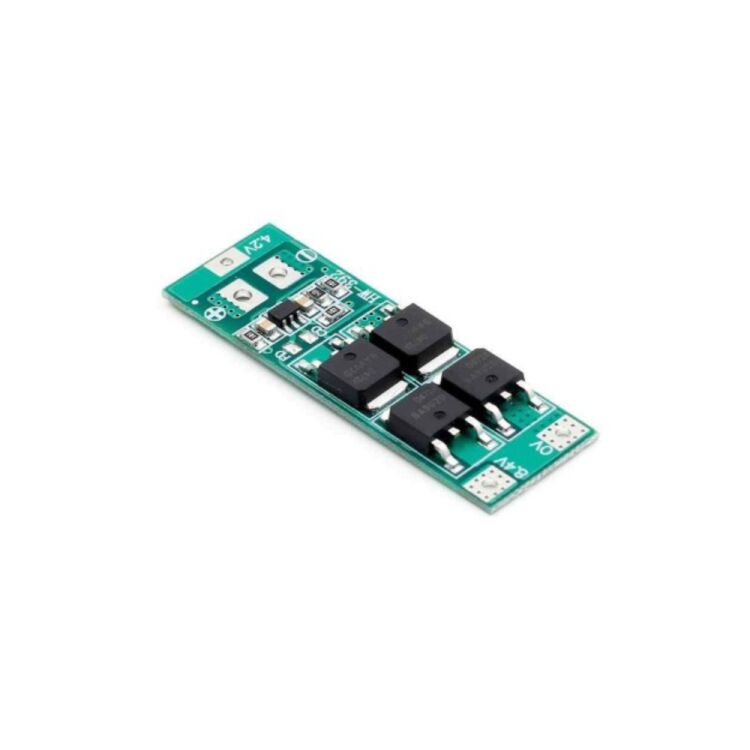

2S 20A 8.4V BMS Lityum Pil Şarj ve Deşarj Koruma Modülü Hakkında
2S 20A Lityum Batarya BMS Koruma Kartı, 2 seri (2S) lityum pil gruplarında güvenli kullanım sağlamak için geliştirilmiş bir koruma devresidir. 8.4V nominal batarya sistemlerinde, pilleri hem şarj hem de deşarj sırasında olası risklere karşı korur.
Bu BMS modülü şarj devresi değildir. Pilleri doğrudan şarj etmez ve akım regülasyonu yapmaz. Görevi; bataryaları aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım durumlarına karşı korumaktır. Şarj işlemi mutlaka akım sınırlamalı bir güç kaynağı veya uygun bir şarj devresi ile yapılmalıdır.
Aşırı şarj durumunda hücre voltajı belirlenen sınırların üzerine çıktığında devreyi keserek pillerin zarar görmesini engeller. Benzer şekilde, batarya gerilimi kritik seviyenin altına düştüğünde deşarjı durdurarak hücrelerin derin deşarja girmesini önler. Bu sayede pil ömrü uzar ve güvenlik riski minimize edilir.
20A sürekli deşarj akımı desteği sayesinde yüksek akım gerektiren uygulamalarda kullanılabilir. Ancak bu seviyelerde harici soğutucu kullanılması önerilir. 18650, 26650 ve polimer lityum pillerle uyumludur ve elektrikli projeler, taşınabilir güç sistemleri ve DIY batarya paketlerinde yaygın olarak tercih edilir.
| Özellik | Değer |
|---|---|
| Batarya Yapısı | 2S (2 adet seri lityum pil) |
| Uyumlu Pil Tipleri | 18650, 26650, Li-Po |
| Nominal Batarya Voltajı | 8.4V |
| Şarj Voltaj Aralığı | 8.4V – 9.0V |
| Sürekli Deşarj Akımı (Max) | 20A (soğutucu önerilir) |
| Sürekli Şarj Akımı (Max) | 10A |
| Aşırı Şarj Koruması | Var |
| Aşırı Deşarj Koruması | Var |
| Kısa Devre Koruması | Var |
| Aşırı Akım Koruması | Var |
| Aşırı Şarj Gerilimi | 4.25 – 4.35V ±0.05V |
| Aşırı Deşarj Gerilimi | 2.3 – 3.0V ±0.05V |
| Renk | Yeşil |
| Boyutlar | 45 × 15 × 3.4 mm |
| Ağırlık | ~4 g |
