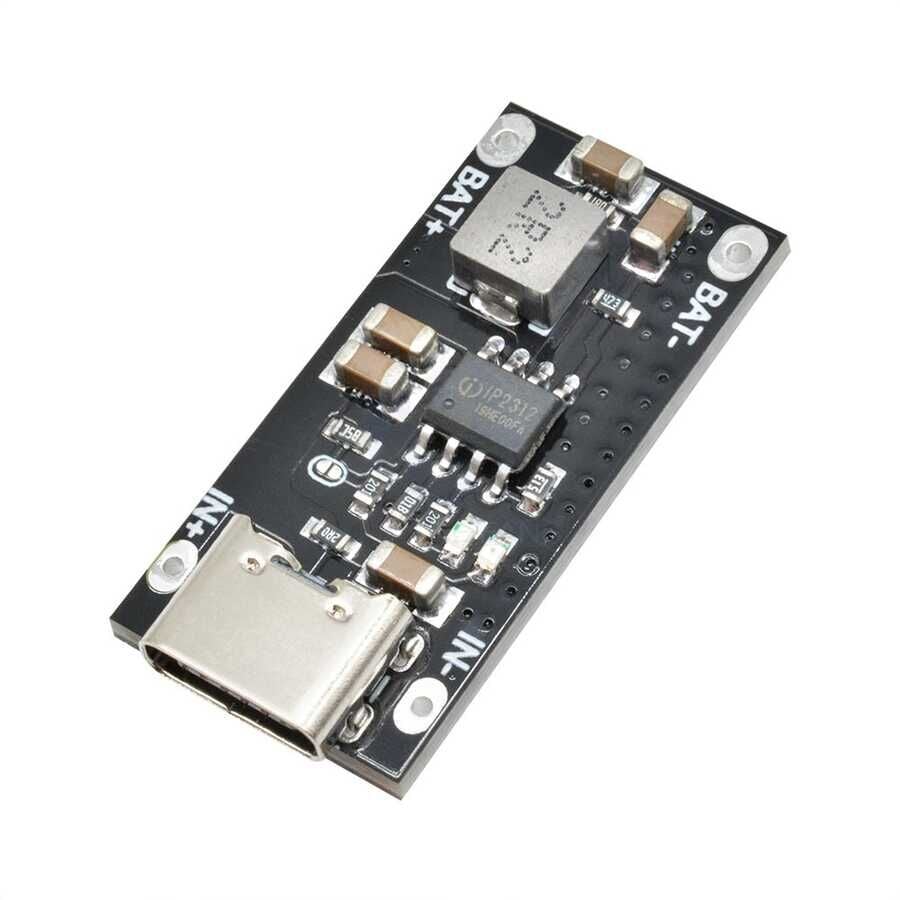

IP2312 3A Li-Ion/LiPo Pil ve Batarya Şarj Modülü Type-C 4.2V 18650 Uyumlu
IP2312 entegresi kullanılan bu lityum pil şarj modülü, tek hücreli Li-Ion ve LiPo piller için sabit akım (CC) ve sabit voltaj (CV) şarj algoritması ile çalışır. Type-C giriş üzerinden 5V besleme ile çalışan devre, 4.2V nominal şarj voltajı sunar ve istenirse 4.35V seviyesine ayarlanabilir.
Fabrikasyon olarak 3A şarj akımı ile gelen modül, harici direnç seçimi ile daha düşük akım değerlerine ayarlanabilir. Düşük voltajlı piller için trickle (ön şarj) desteği bulunur; pil voltajı 3V seviyesinin altındaysa düşük akımla başlatır ve güvenli seviyeye ulaştığında sabit akım moduna geçer. Şarj tamamlandığında sabit voltaj modunda çalışarak süreci sonlandırır.
Kırmızı LED şarj sürecini, mavi LED ise şarj tamam durumunu gösterir. Type-C girişe ek olarak IN+/IN- padleri üzerinden harici besleme uygulanabilir. Kompakt yapısı sayesinde gömülü sistemler, taşınabilir cihazlar ve 18650 pil uygulamaları için uygundur.
| Entegre | IP2312 |
| Şarj Tipi | CC/CV (Sabit Akım / Sabit Voltaj) |
| Giriş Voltajı | DC 5V (Type-C / Pad) |
| Çıkış (Şarj) Voltajı | 4.2V (opsiyonel 4.35V) |
| Şarj Akımı | 3A (ayarlanabilir) |
| Frekans | 750 kHz |
| Verim | %93 |
| Ön Şarj (Trickle) | Var (~100mA) |
| LED Göstergeler | Kırmızı (Şarj), Mavi (Tamamlandı) |
| Koruma Fonksiyonları | Yüksek/Düşük voltaj, sıcaklık |
| Pil Koruması | Yok (harici BMS önerilir) |
| Boyutlar | 34 x 15 mm |
| Ağırlık | 3 g |
