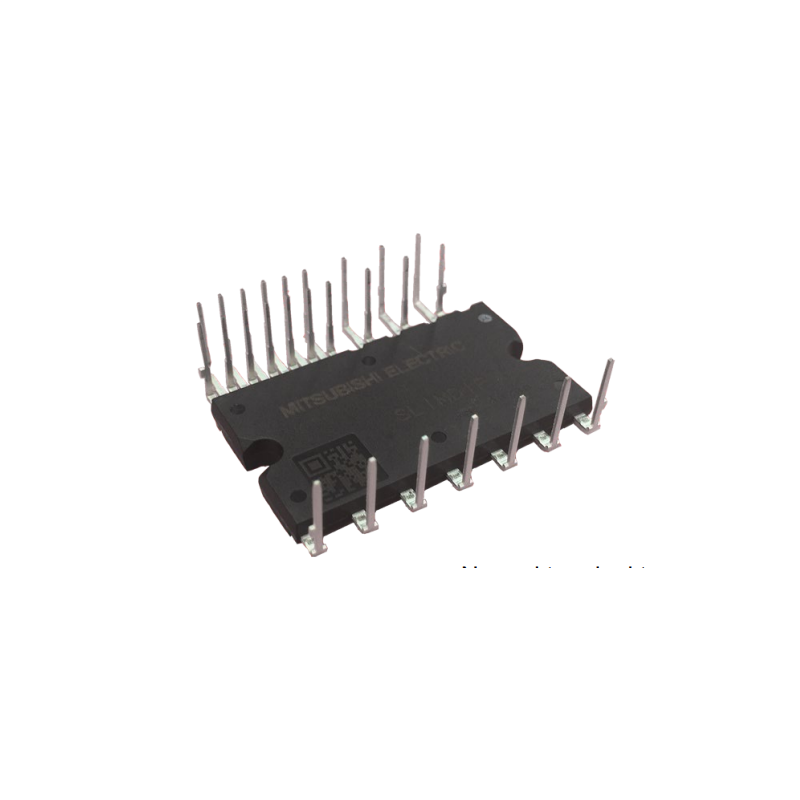

SLIMDIP-L 600V 15A 3 Faz Akıllı DIP IPM IGBT Motor Sürücü Modül
1.256,30 TL
131,43 TL den başlayan taksitlerle!
0 Puan / 0 Yorum
SLIMDIP-L Mitsubishi DIPIPM 3 Faz Akıllı IGBT Modül, 600V gerilim dayanımı ve 15A akım kapasitesi ile kompakt inverter uygulamaları için geliştirilmiş entegre motor sürücü çözümüdür.
Modül içerisinde:
-
6 adet RC-IGBT inverter köprüsü
-
Dahili bootstrap diyotları
-
High-side & low-side gate sürücüler
-
Short circuit (SC) koruma
-
Under-voltage (UV) koruma
-
Over-temperature (OT) koruma
-
Analog sıcaklık çıkışı (VOT)
-
Open-drain fault çıkışı (FO)
bulunmaktadır.
Bu modül özellikle AC 220V sınıfı düşük güç motor inverter tasarımları için uygundur ve harici gate driver ihtiyacını ortadan kaldırır.
| Teknik Özellik | Değer |
|---|---|
| Seri | SLIMDIP-L (DIPIPM) |
| Yapı | 3 Faz RC-IGBT Inverter Bridge |
| IGBT Gerilim (VCES) | 600 V |
| Sürekli Akım (IC) | ±15 A (@Tc=25°C) |
| Tepe Akım (ICP) | ±30 A (<1ms) |
| Besleme Gerilimi (VCC) | 400 V DC (Max 450V) |
| Kontrol Besleme (VD) | 13.5 – 16.5 V |
| VCE(sat) | Typ. 1.6 V (@15A, 25°C) |
| PWM Frekansı | Max 20 kHz |
| Koruma Fonksiyonları | Short Circuit, Under Voltage (P/N Side), Over Temperature |
| Fault Çıkışı | Open-Drain FO (min 20µs pulse) |
| Sıcaklık İzleme | Analog VOT Çıkışı |
| İzolasyon Dayanımı | 2000 Vrms (1 dk) |
| Çalışma Sıcaklığı | -20°C ~ +125°C (Tj) |
| Ağırlık | 5.5 g |
