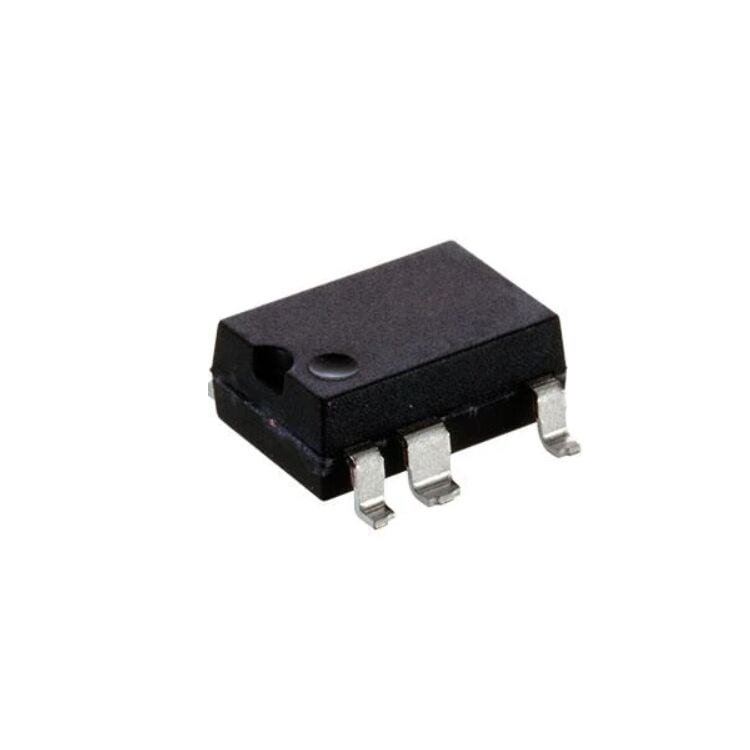

LNK304GN, SMD-8B Entegre Devre
LNK304GN
- Üretici
- Power Integrations
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- LNK304
LNK304GN, SMD-8B Entegre Devre Hakkında
LNK304GN, Power Integrations tarafından geliştirilen LinkSwitch-TN serisine ait, düşük güçlü anahtarlamalı güç kaynağı (SMPS) uygulamaları için tasarlanmış bir AC-DC güç kontrol entegresidir. SMD-8B kılıf yapısı sayesinde yüzey montajlı (SMD) üretimler için uygundur ve kompakt, seri üretime elverişli tasarımlar sunar.
Entegre, 85 – 265V AC evrensel giriş aralığında çalışarak şebeke gerilimini verimli ve güvenli şekilde DC çıkışa dönüştürmenizi sağlar. Dahili olarak 700V yüksek voltajlı MOSFET, osilatör, ON/OFF kontrol yapısı, akım sınırlama, termal koruma ve otomatik yeniden başlatma (auto-restart) koruma devrelerini tek bir çip üzerinde barındırır.
Kapasitif düşürücülü ve doğrusal regülatörlü güç kaynaklarının yerine kullanılmak üzere tasarlanan LNK304GN; daha yüksek verim, daha düşük ısınma ve daha az harici bileşen ile modern güç kaynağı çözümleri oluşturulmasına imkân tanır. Ayrıca frekans jitter özelliği sayesinde EMI seviyeleri düşürülerek filtre maliyetleri azaltılır.
| Çalışma Sıcaklığı | -40°C ~ 150°C (TJ) |
|---|---|
| Fault Protection | Current Limiting- Open Loop- Over Temperature- Short Circuit |
| Internal Switch(s) | Yes |
| Topoloji | Buck- Buck-Boost- Flyback |
| Frequency - Switching | 66kHz |
| Duty Cycle | 69% |
| Çıkış İzolasyonu | Non-Isolated |
| Voltage - Breakdown | 700V |
| Catalog | PMIC - AC DC Converters- Offline Switchers |
