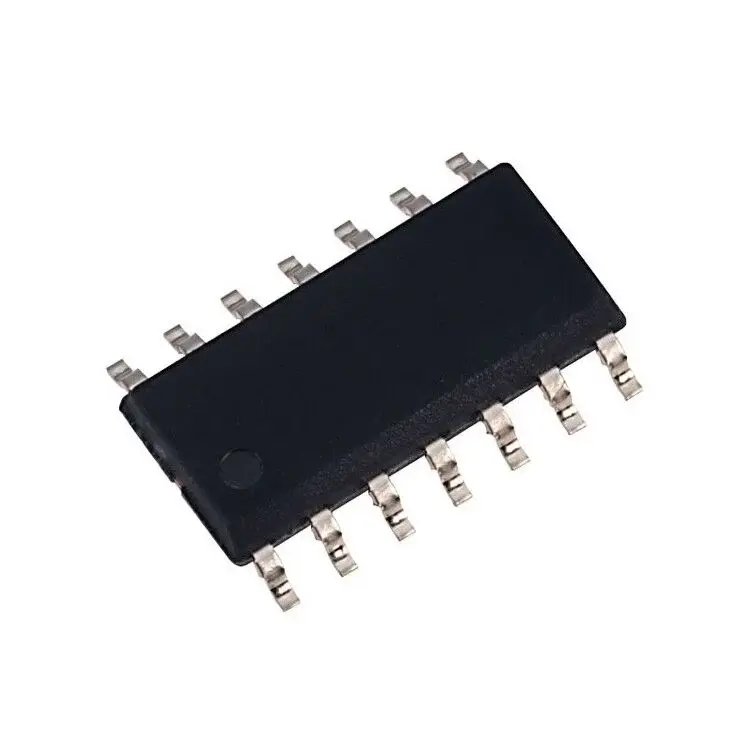

HEF4013BT Dual D Flip-Flop 3V–15V CMOS SO-14 Entegre Devre
HEF4013BT, iki adet bağımsız D tipi pozitif kenar tetiklemeli flip-flop içeren CMOS lojik entegredir. Her flip-flop; SD (Set Direct), CD (Clear Direct), CP (Clock), D girişleri ile Q ve Q̅ çıkışlarına sahiptir.
SD ve CD girişleri aktif HIGH asenkron yapıdadır ve clock veya D girişlerinden bağımsız olarak çıkışı set veya reset eder. Veri, CP girişinin LOW → HIGH geçişinde Q çıkışına aktarılır. Clock girişindeki Schmitt-trigger yapısı, yavaş yükselme/düşme sürelerine karşı tolerans sağlar.
Entegre 3V – 15V besleme aralığında çalışır ve tam statik CMOS yapıya sahiptir. Sayaç, frekans bölücü, toggle flip-flop ve register uygulamalarında kullanılır. HEF4013BT versiyonu SO14 (SOT108-1) SMD pakettir ve -40°C ~ +125°C sıcaklık aralığında tanımlanmıştır.
| Ürün Kodu | HEF4013BT |
| Fonksiyon | Dual D-Type Flip-Flop |
| Tetikleme Tipi | Pozitif Kenar (LOW → HIGH) |
| Asenkron Girişler | SD (Set), CD (Clear) – aktif HIGH |
| Besleme Gerilimi (VDD) | 3 V – 15 V |
| Giriş Gerilim Aralığı | 0 V – VDD |
| Maksimum Clock Frekansı | Typ. 14 MHz @ 5V Typ. 28 MHz @ 10V Typ. 40 MHz @ 15V |
| Propagation Delay (tPHL/tPLH) | Typ. 110 ns @ 5V Typ. 45 ns @ 10V Typ. 30 ns @ 15V |
| Besleme Akımı (IDD) | Typ. 1 µA @ 5V Typ. 2 µA @ 10V Typ. 4 µA @ 15V |
| Çalışma Sıcaklığı | -40 °C ~ +125 °C |
| Paket | SO14 (SOT108-1) |
| Pin Sayısı | 14 |
