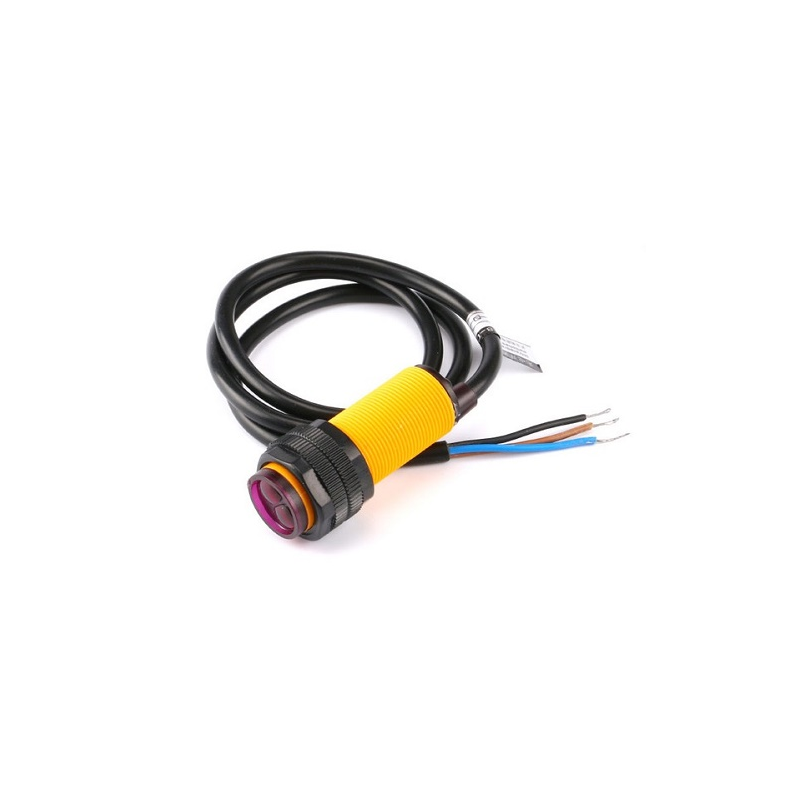

E18-D80NK Kızılötesi Mesafe Sensörü MZ80 – 80cm NPN NC Optik Engel Algılayıcı
E18-D80NK Kızılötesi Mesafe Sensörü, kızılötesi (IR) optik algılama prensibiyle çalışan, dijital çıkışlı ve endüstriyel sınıf bir proximity sensördür. 3 cm – 80 cm aralığında ayarlanabilir algılama mesafesi sayesinde labirent robotlardan otonom araçlara, makine otomasyonundan güvenlik ve alarm sistemlerine kadar çok geniş bir kullanım alanı sunar.
M18 uyumlu silindirik gövde yapısı, montaj kolaylığı sağlarken; arka kısmında bulunan trimpot ile algılama mesafesi hassas şekilde ayarlanabilir. NPN NC (Normalde Kapalı) çıkış tipine sahip olan sensör, önüne bir engel geldiğinde dijital 5V çıkış üretir. Mikrodenetleyicilerle (Arduino, ESP32, STM32 vb.) doğrudan uyumludur ve pull-up bağlantı ile sorunsuz şekilde kullanılabilir.
Önemli uyarı:
- Anahtarlama yük kapasitesi maksimum 100 mA’dir. Daha yüksek akım çeken uygulamalarda kullanılması sensörün kalıcı olarak hasar görmesine neden olur. Yük sürülecekse mutlaka röle, transistör veya optokuplör kullanılmalıdır.
- Bu NPN çıkışlı modeldir. Cisim algılandığında DATA çıkışından negatif (GND'ye çekilen) sinyal vermektedir. PNP Çıkış beklenen uygulamalarda ise uygun bir direnç ve transistör kullanılarak çalıştırılabilir. Lütfen satın almadan önce bu uyumluluğu dikkate alınız.
Kablo Bağlantıları
| Kablo Rengi | Fonksiyon |
|---|---|
| Kahverengi | +5V Besleme |
| Mavi | GND (Toprak) |
| Siyah | Dijital Data Çıkışı |
Teknik Özellikler
| Algılama Tipi | Kızılötesi (Infrared) Optik Sensör |
| Algılama Mesafesi | 3 cm – 80 cm (Ayarlanabilir) |
| Çıkış Tipi | NPN NC (Normalde Kapalı) |
| Çalışma Gerilimi | DC 5V |
| Maksimum Yük Akımı | 100 mA (Aşılmamalıdır) |
| Tepki Süresi | 2 ms |
| Çıkış Göstergesi | Durum LED’i |
| Gövde Tipi | M18 Silindirik |
| Montaj Deliği | 18 mm |
| Boyutlar | 17.5 mm x 50 mm |
| Kablo Uzunluğu | 50 cm |
| Çalışma Sıcaklığı | -25°C / +60°C |
| Malzeme | Plastik / Metal |
| Renk | Sarı / Siyah |
| Ağırlık | 25 g |
