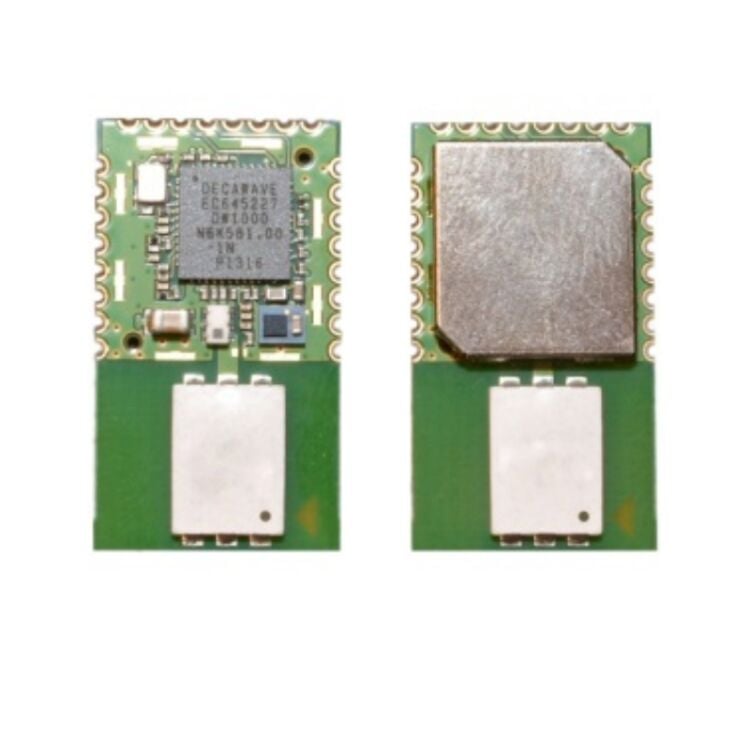

DWM1000, Qorvo UWB RF Modül
DWM1000, Qorvo (eski Decawave) tarafından geliştirilen DW1000 Ultra Wideband (UWB) transceiver entegresi tabanlı, yüksek hassasiyetli bir konumlama ve haberleşme RF modülüdür. Modül; anten, RF devreleri, güç yönetimi ve saat (clock) altyapısını tek bir kompakt yapıda birleştirerek, harici RF tasarım ihtiyacını tamamen ortadan kaldırır.
IEEE 802.15.4-2011 UWB standardı ile uyumlu olan DWM1000, iki yönlü mesafe ölçümü (Two-Way Ranging – TWR) ve TDOA (Time Difference of Arrival) yöntemleriyle 10 cm seviyesinde konum doğruluğu sağlayabilir. 6.8 Mbps’ye kadar veri hızı, yüksek çok-yollu girişim (multipath) bağışıklığı ve düşük güç tüketimi sayesinde RTLS (Real-Time Location System), endüstriyel takip sistemleri ve hassas IoT uygulamaları için ideal bir çözümdür.
SPI arayüzü ile mikrodenetleyicilere kolayca bağlanabilir; Arduino, STM32, ESP32 ve benzeri platformlarla birlikte kullanılabilir. Entegre antenli ve sertifikaya uygun RF çıkışı, geliştirme süresini ciddi şekilde kısaltır.
| Teknik Özellik | Değer |
|---|---|
| Ürün Kodu | DWM1000 |
| Üretici | Qorvo (Decawave) |
| RF Teknolojisi | Ultra Wideband (UWB) |
| Standart | IEEE 802.15.4-2011 UWB |
| Frekans Aralığı | 3.5 GHz – 6.5 GHz |
| Veri Hızı | 110 kbps / 850 kbps / 6.8 Mbps |
| Konumlama Hassasiyeti | ≈ 10 cm |
| Konumlama Yöntemleri | TWR (Two-Way Ranging), TDOA |
| Haberleşme Arayüzü | SPI |
| Besleme Gerilimi | 2.8 V – 3.6 V (3.3 V tipik) |
| Güç Tüketimi | TX ≈ 140 mA, RX ≈ 160 mA, Deep Sleep ≈ 200 nA |
| Anten | Dahili UWB çip anten |
| GPIO | 8 Adet programlanabilir GPIO |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Paket / Kılıf | 24-pin castellated modül |
| Boyutlar | 23 × 13 × 2.9 mm |
| Kullanım Alanları | RTLS, varlık takibi, IoT, endüstriyel konumlama, sensör ağları |
DWM1000 Datasheet dosyasına ulaşmak için tıklayınız.
