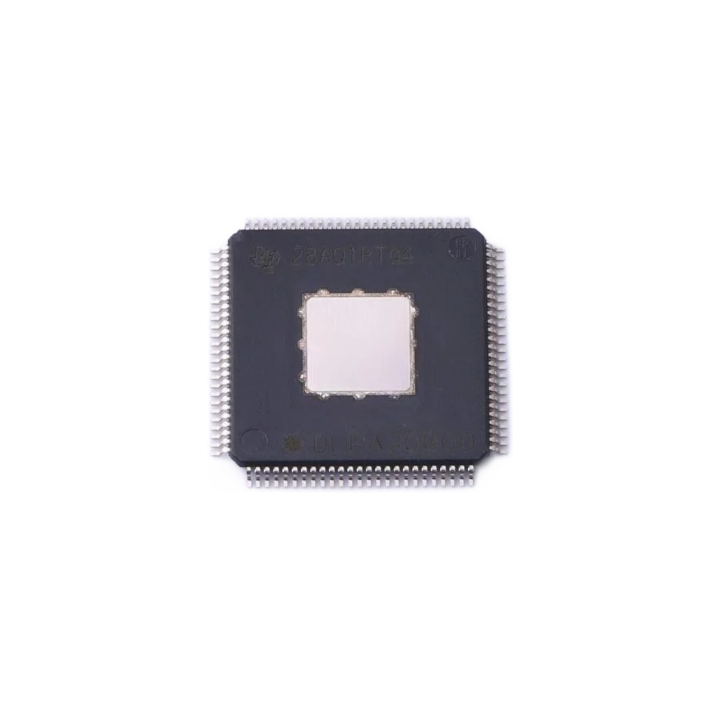

DLPA3000D (DLPA3000) RGB LED Sürücü ve PMIC HTQFP-100 Entegre Devre
DLPA3000D, Texas Instruments tarafından geliştirilen ve DLP Pico projeksiyon sistemleri için tasarlanmış yüksek derecede entegre bir güç yönetim entegresidir (PMIC). RGB LED sürücü, çoklu buck dönüştürücü ve yardımcı regülatör bloklarını tek bir entegre içerisinde birleştirir.
Entegre yapı içerisinde bulunan yüksek akım RGB LED sürücü, projeksiyon sistemlerinde kullanılan LED'leri sürmek için tasarlanmıştır. Dahili buck dönüştürücü yapısı ile her LED kanalı için 6A’e kadar LED akımı desteklenebilir.
DLPA3000 ayrıca DMD sürücü voltajları ve projeksiyon sisteminin farklı güç hatlarını üretmek için birden fazla güç dönüştürücü içerir. Entegre içerisinde beş adet buck dönüştürücü, iki adet LDO regülatör ve çeşitli kontrol blokları yer alır.
SPI arayüzü üzerinden kontrol edilebilen yapı, LED akım ayarı, güç sıralaması ve sistem izleme fonksiyonlarının kontrolünü sağlar. Entegre ayrıca termal koruma, düşük voltaj kilitleme (UVLO) ve sistem izleme özellikleri içerir.
HTQFP-100 paket yapısı sayesinde yüksek pin sayısı gerektiren projeksiyon ve görüntüleme sistemlerinde kullanılabilir.
| Ürün Kodu | DLPA3000 |
| Ürün Tipi | PMIC / RGB LED Sürücü |
| Kullanım Alanı | DLP Pico projeksiyon sistemleri |
| LED Akımı | 300 mA – 6 A (kanal başına) |
| LED Kanal Sayısı | 3 (RGB) |
| Buck Dönüştürücü Sayısı | 5 adet |
| LDO Regülatör | 2 adet |
| Giriş Voltajı | 6 V – 20 V |
| SPI Arayüz | Var |
| Koruma Özellikleri | Termal koruma, UVLO |
| Paket | HTQFP-100 |
