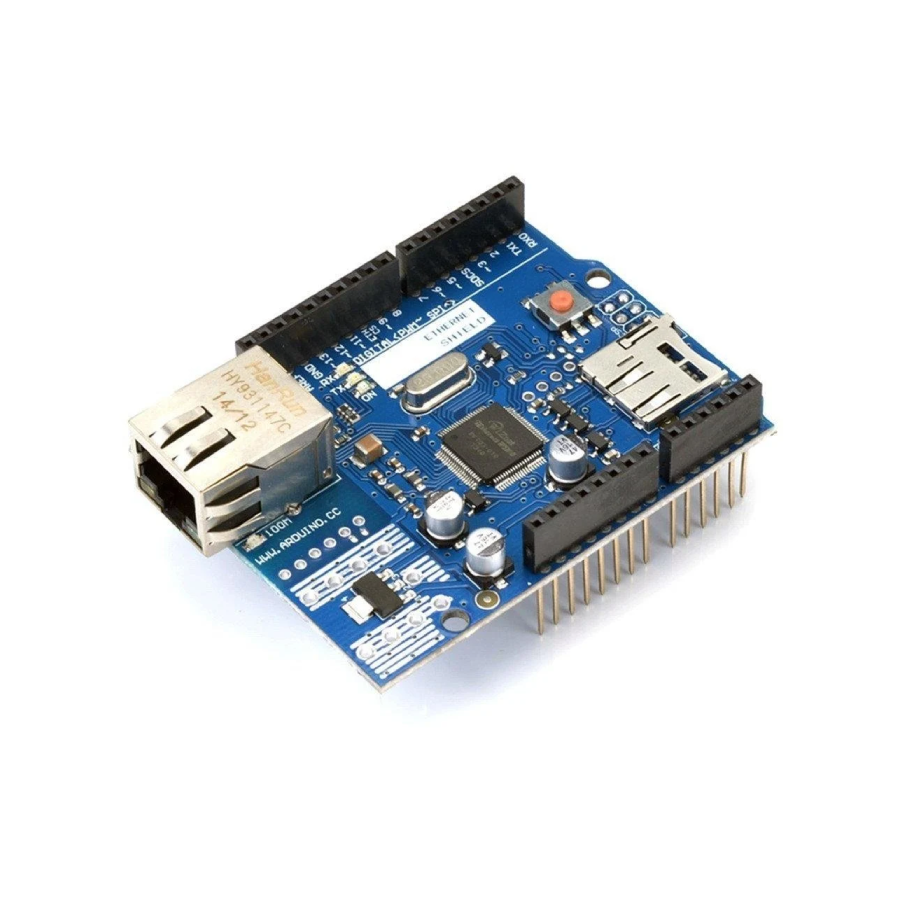

Arduino W5100 Ethernet Shield
Arduino W5100 Ethernet Shield, Arduino kartlarının kablolu Ethernet ağına bağlanmasını sağlayan, Wiznet W5100 Ethernet kontrolcüsü tabanlı bir haberleşme modülüdür. W5100 çipi, donanım seviyesinde TCP/IP stack içerir ve TCP & UDP protokollerini destekler. Aynı anda 4 adet socket bağlantısı kurabilir.
Shield, Arduino kart üzerine doğrudan tak-çalıştır yapıda tasarlanmıştır ve Arduino Ethernet Library tarafından resmi olarak desteklenir. Üzerindeki microSD kart yuvası, ağ üzerinden dosya sunma (ör. web server) gibi uygulamalarda veri depolamak için kullanılabilir. Uzun pin header yapısı sayesinde başka shield’ların da üst üste takılmasına imkân verir.
Arduino ile haberleşme SPI hattı üzerinden yapılır ve bu nedenle D10–D13 pinleri Ethernet Shield tarafından kullanılır.
Orijinal üründür. Klon ve daha uygun fiyatlı ürün seçeneğimizde bulunmaktadır.
Klon Arduino Ethernet Shield
| Ürün | Arduino W5100 Ethernet Shield |
| Ethernet Çipi | Wiznet W5100 |
| Ağ Protokolleri | TCP / UDP / IP / ARP / ICMP |
| Maks. Socket Sayısı | 4 |
| Bağlantı Tipi | RJ45 Ethernet |
| Haberleşme Arayüzü | SPI |
| Kullanılan Arduino Pinleri | D10, D11, D12, D13 |
| SD Kart Yuvası | Var (microSD) |
| SD Kart Desteği | Arduino SD Library |
| Uyumlu Kartlar | Arduino Uno Arduino Duemilanove (168 / 328) Arduino Mega 1280 / 2560 |
| MAC Adresi | Öntanımlı (DE:AD:BE:EF:FE:ED) |
| Ek Özellikler | On-board reset kontrolcüsü, stackable pin yapısı |
