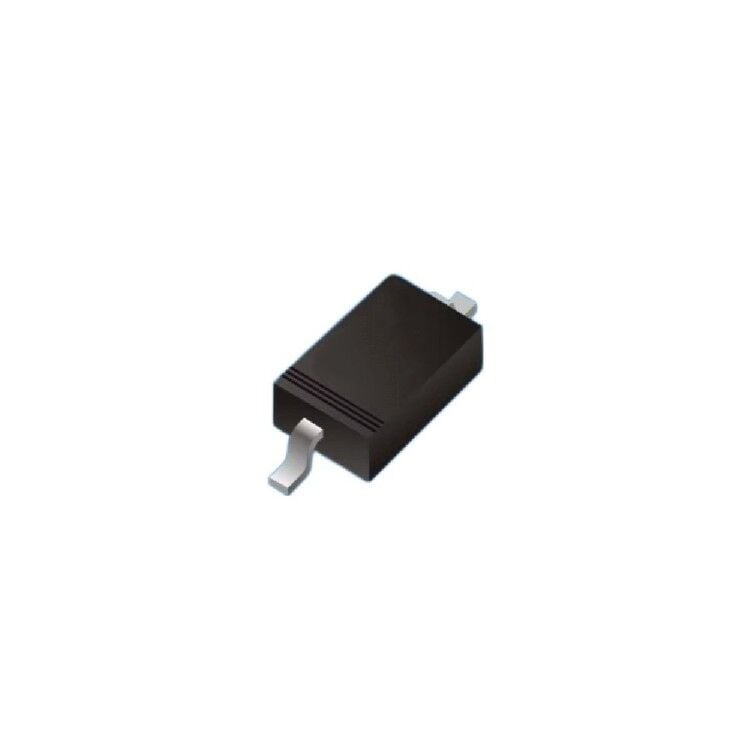

1N5819WS (SL, S4) 1A 40V SOD-323 Schottky Diyot
1N5819WS, düşük ileri yönde gerilim düşümü ve hızlı anahtarlama karakteristiği sunan, genel amaçlı Schottky bariyer doğrultucu diyottur. 40V maksimum ters gerilim ve 1A ortalama ileri akım kapasitesi ile özellikle DC-DC dönüştürücüler, SMPS devreleri, koruma diyotları ve batarya tabanlı uygulamalarda yüksek verimlilik sağlar.
Schottky yapısı, silikon PN diyotlara kıyasla daha düşük kayıp ve daha az ısınma sunar. 0.55 V tipik ileri yönde gerilim düşümü, düşük voltajlı devrelerde önemli bir avantajdır. 30A ani darbe akımı (IFSM) kapasitesi, açılış anı ve geçici yük durumlarında güvenli çalışma sağlar.
SOD-323 (SMD) paket yapısı, kompakt PCB tasarımları ve otomatik SMT üretim süreçleri için idealdir. UL 94V-0 alev geciktirici plastik gövde, RoHS uyumluluğu ve MSL 1 nem hassasiyet seviyesi ile endüstriyel ve ticari uygulamalarda güvenle kullanılabilir. Etiket Kodu "SL" ve "S4" şeklindedir.
| Ürün Kodu | 1N5819WS |
|---|---|
| Diyot Tipi | Schottky Barrier Rectifier |
| Maksimum Ters Gerilim (VRRM) | 40 V |
| Ortalama İleri Akım (IO) | 1 A |
| İleri Yönde Gerilim Düşümü (VF) | 0.55 V (Tipik @ 1A) |
| Ani Darbe Akımı (IFSM) | 30 A |
| Ters Kaçak Akımı (IR) | 1 mA (Maks. @ VR) |
| Bağlantı Kapasitansı (CJ) | 426 pF (Tipik) |
| Termal Direnç (RθJA) | 120 °C/W |
| Paket Tipi | SOD-323 (SMD) |
| Terminal Sayısı | 2 |
| Çalışma / Depolama Sıcaklığı | -55 °C ~ +150 °C |
| RoHS | Uyumlu |
| Kullanım Alanları | DC-DC Dönüştürücüler SMPS Devreleri Ters Polarite Koruması Bataryalı Sistemler |
| Catalog | Diyotlar – Schottky Diyotlar |
