MIL-STD-1553 Protokolü: Kapsamlı Teknik Rehber

MIL-STD-1553, yarım asırı aşkın bir süredir havacılık elektroniği sistemlerinde kullanılan, seri haberleşme protokollerinin en güvenilir ve dayanıklı olanlarından biridir. 1973 yılında askeri aviyonik sistemler için tasarlanan bu protokol, günümüzde hem askeri hem sivil havacılıkta, uzay araçlarında, deniz platformlarında ve kritik otomasyon sistemlerinde yaygın olarak kullanılmaktadır.

Bu kapsamlı rehberde, MIL-STD-1553 protokolünün fiziksel katmanından veri iletim mekanizmalarına, donanım bileşenlerinden mesaj formatlarına kadar tüm teknik detaylarını inceleyeceğiz.

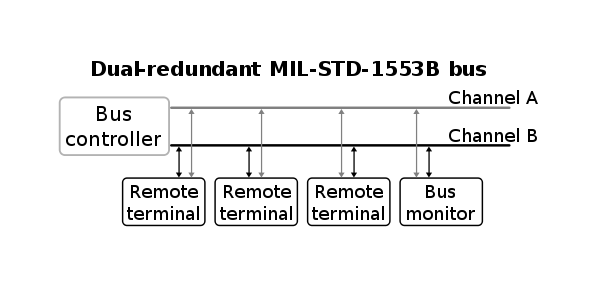

Dual Redundant (Çift Yedekli) MIL-STD-1553 Veri Yolu Diyagramı

MIL-STD-1553 Nedir? Tarihçesi ve Önemi

Protokolün Doğuşu ve Gelişimi

MIL-STD-1553, Amerika Birleşik Devletleri Savunma Bakanlığı (USDOD) tarafından 1973 yılında yayınlanan, askeri aviyonik sistemler için geliştirilmiş bir seri haberleşme standardıdır. Standardın mekanik, elektriksel ve fonksiyonel karakteristiklerini detaylı şekilde tanımlayan bu dokümantasyon, hava araçları üzerindeki karmaşık sistemler arasında güvenilir veri iletişimini mümkün kılmak amacıyla tasarlanmıştır.

İlk uygulama alanı F-16 savaş uçağı olmuş, ardından kısa sürede diğer askeri platformlara yayılmıştır. Protokolün başarısı, NATO tarafından STANAG 3838 standardı olarak kabul edilmesiyle uluslararası düzeyde onaylanmıştır.

Kullanım Alanları ve Endüstriyel Uygulamalar

Günümüzde MIL-STD-1553 protokolü şu alanlarda yaygın olarak kullanılmaktadır:

• Askeri Havacılık: Savaş uçakları, helikopterler, insansız hava araçları (UAV)
• Sivil Havacılık: Ticari uçaklar, helikopterler, aviyon sistemleri
• Uzay Endüstrisi: Uydu sistemleri, uzay araçları, fırlatma sistemleri
• Deniz Platformları: Savaş gemileri, denizaltılar, deniz araçları
• Otomotiv: Yüksek performanslı araçlar, test ekipmanları
• Endüstriyel Otomasyon: Kritik süreç kontrol sistemleri

CAN Bus ve Ethernet'e Alternatif Olarak MIL-STD-1553

MIL-STD-1553, belirli koşullarda CAN (Controller Area Network) ve Ethernet protokollerine önemli avantajlar sunar:

• Elektromanyetik Girişim Direnci: Askeri ve havacılık ortamlarında yüksek EMI dayanıklılığı
• Deterministik Haberleşme: Kesin zamanlama gereksinimleri için öngörülebilir gecikme süreleri
• Güvenilirlik: Yedekli veri yolu yapısı ile arıza toleransı
• Kanıtlanmış Platform: 50 yıllık test edilmiş performans ve güvenilirlik

Fiziksel Katman: MIL-STD-1553 Donanım Mimarisi

Manchester Kodlaması:

MIL-STD-1553 protokolü, veri iletimi için Manchester kodlaması tekniğini kullanır. Bu kodlama yöntemi, modern haberleşme sistemlerinde önemli avantajlar sağlar:

Manchester Kodlamasının Temel Özellikleri:

• Saat Kurtarma: Her bit periyodunun ortasında gerçekleşen sinyal geçişi, alıcının saat sinyalini veri akışından çıkarmasını sağlar
• DC Dengesi: Hat üzerinde DC bileşen oluşmaz, bu da transformatör bağlantısını mümkün kılar
• Hata Tespiti: Kodlama kuralına uymayan sinyaller kolayca tespit edilir

MIL-STD-1553 Manchester Kodlama Standardı:

Protokol, G.E. Thomas tarafından tanımlanan Manchester kodlama formatını kullanır:

• Düşen Kenar: Mantıksal "1" bitini temsil eder
• Yükselen Kenar: Mantıksal "0" bitini temsil eder

Bu format, IEEE 802.3 Ethernet standardının tam tersidir, bu nedenle sistemler arası entegrasyonda dikkat gerektirir. Manchester kodlaması ile ilgili daha çok bilgiye ulaşmak için Manchester Kodlaması Nedir ? yazımızı inceleyebilirsiniz.

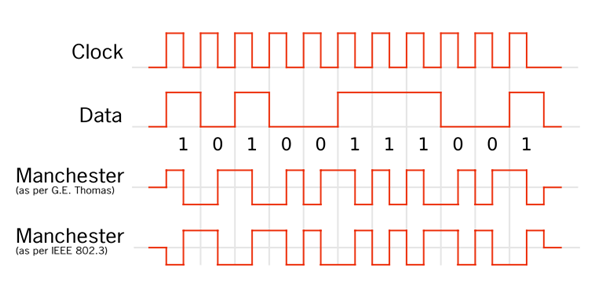

İki Manchester kodlaması varyantının clock örneği

Zamanlama Parametreleri:

• Hat Frekansı: 1 MHz
• Bit Hızı: 1 Mbps (1 mikrosaniye/bit)
• Veri Transfer Hızı: Yaklaşık 1 megabit/saniye

İletim Hattı Karakteristikleri ve Kablo Spesifikasyonları

MIL-STD-1553 veri yolu, yüksek güvenilirlik ve performans için özel olarak tasarlanmış kablolama yapısı kullanır.

Kablo Tipleri:

1. Twisted Shielded Pair: Bükümlü, kalkanlanmış çift kablo
2. Coaxial Twinax: Dairesel kesitli koaksiyel kablo (78 ohm standart)

Elektriksel Karakteristikler:

• Karakteristik Empedans: 70-85 ohm (endüstri standardı 78 ohm)
• Sinyal Voltajı: 18V-27V tepeden tepeye (peak-to-peak)
• Polarite: İç hat (core) pozitif potansiyelde
• Frekans: 1 MHz sinyal frekansı

Kablolama Kuralları:

• Her iki uç, karakteristik empedansa eşit direnç ile sonlandırılmalı (%2 tolerans)
• Sonlandırma dirençleri, hattın sonsuz empedansa sahip gibi davranmasını sağlar
• Uygun sonlandırma olmadan yansıma ve sinyal bozulması meydana gelir

Veri Yolu Topolojisi: Yedekli ve Güvenilir Mimari

MIL-STD-1553 sistemleri, arıza toleransı için genellikle yedekli veri yolu yapısı kullanır:

Yedeklilik Seviyeleri:

1. Tek Yedekli (Dual Redundant): İki bağımsız veri yolu (Bus A ve Bus B)
2. Çift Yedekli (Triple Redundant): Üç bağımsız veri yolu (kritik uygulamalar için)

Veri Yolu Bileşenleri:

• Ana Hat (Main Bus): Sistemdeki tüm cihazları birbirine bağlayan omurga kablo
• Stub: Ana hattan terminal cihazlara bağlantılar
• Sonlandırma Dirençleri: Her iki uçta empedans eşleştirmesi için

Stub Bağlantı Metotları:

1. Direct Coupled (Doğrudan Bağlantı)
   • Maksimum stub uzunluğu: 30 cm
   • Daha basit devre yapısı
   • Ana hat, terminallerin yakınından geçmeli
   • Düşük maliyet
2. Transformer Coupled (Transformatör Bağlantılı)
   • Maksimum stub uzunluğu: 6 metre
   • Galvanik izolasyon sağlar
   • Esnek kablolama güzergahı
   • Coupling transformatörü gerektirir
   • Daha yüksek maliyet ancak daha iyi izolasyon

Veri Yolu Uzunluk Parametreleri:

MIL-STD-1553 standardı maksimum hat uzunluğu belirtmese de, pratik uygulamalarda:

• Ana hat uzunluğu: Tipik olarak 100-300 metre arası
• Dikkatli tasarım ve test ile birkaç yüz metreye kadar genişletilebilir
• Her stub bağlantısı, hat üzerinde empedans uyumsuzluğu oluşturur
• Maksimum 31 terminal bağlanabilir (adres sınırlaması)

MIL-STD-1773: Fiber Optik Varyant

Elektromanyetik girişimin yoğun olduğu veya ağırlığın kritik olduğu uygulamalar için MIL-STD-1773 standardı geliştirilmiştir.

Fiber Optik Avantajları:

• Elektromanyetik girişime (EMI) tamamen bağışık
• Daha hafif kablolama
• Daha uzun mesafe kapasitesi
• Yüksek bant genişliği potansiyeli
• Elektriksel izolasyon

Sistem Bileşenleri: Donanım Mimarisi

Bus Controller (BC): Sistemin Yöneticisi

Bus Controller, MIL-STD-1553 ağının ana kontrolörü ve orkestratörüdür. Tüm haberleşme işlemleri BC tarafından başlatılır ve yönetilir.

BC'nin Temel Görevleri:

1. Haberleşme Yönetimi: Tüm veri transferlerini başlatma ve kontrol etme
2. Zamanlama Kontrolü: Mesaj zamanlamalarını koordine etme
3. Hata Yönetimi: Hataları tespit etme ve kurtarma işlemlerini gerçekleştirme
4. Veri Bütünlüğü: Mesajların doğruluğunu kontrol etme
5. Sistem Gözetimi: Ağ durumunu izleme ve raporlama

Bus Controller Tipleri

1. Word Controller (Temel Seviye)

• Özellikler: En basit BC tipi, sistem tasarımının ilk yıllarında oluşturulmuş en ilkel ve basit tiptir.
• Kısıtlamalar: Aynı anda sadece 1 word iletimi
• Hata Yönetimi: Minimal, hata düzeltme yok
• Alt Sistem Yükü: Mesaj biriktirme ve doğrulama alt sistemlerde yapılır
• Kullanım: Eski sistemler, basit uygulamalar

2. Message Controller (Endüstri Standardı)

• Özellikler: Günümüzde en yaygın kullanılan ve en az tasarım maliyetli tiptir.
• Kapasite: Aynı anda bir mesaj, birden fazla word içerebilir
• Veri Kontrolü: Haberleşme sonunda veya hata durumunda kontrol
• Hata Düzeltme: Temel seviye (alternatif bus kullanımı, tekrar gönderim)
• Esneklik: Çoğu uygulama için yeterli performans

3. Frame Controller (Modern Sistem)

• Özellikler: En gelişmiş BC tipidir.
• Donanım: Mikrodenetleyici veya ASIC tabanlı
• Çoklu İşleme: Aynı anda birden fazla mesaj yönetimi
• Hata Yönetimi: Önceden tanımlanmış kontrol kelimelerine göre gelişmiş hata düzeltme
• Performans: Yüksek veri trafiği için optimize edilmiş
• Kullanım: Modern havacılık sistemleri, karmaşık ağlar

Yedekli BC Yapılandırması:

• Sistemde birden fazla BC bulunabilir (güvenilirlik için)
• Aynı anda sadece bir BC aktif olabilir
• Otomatik veya manuel BC geçişi (failover) desteklenir
• Bazı RT'ler BC yeteneğine sahip olabilir (backup BC olarak)

Remote Terminals (RT): Veri Toplama ve Dağıtım Noktaları

Remote Terminal'ler, veri yolu ile alt sistemler arasında arayüz görevi gören akıllı elektronik birimlerdir. Standartta remote terminaller Data Sink olarak tanımlanmaktadır.

RT'nin Fonksiyonel Rolleri:

1. Veri Toplama: Sensörlerden ve cihazlardan veri alma
2. Veri Dağıtımı: BC komutlarını alt sistemlere iletme
3. Protokol Dönüşümü: MIL-STD-1553 ve alt sistem protokolleri arası çeviri
4. Durum Raporlama: Sistem durumunu BC'ye bildirme

RT Donanım Bileşenleri:

1. Alıcı/Verici (Transceiver)
   • Manchester kodlu sinyalleri alma ve gönderme
   • Yedekli sistemlerde çift alıcı/verici
   • 18-27V sinyal seviyelerinde çalışma
2. Encoder/Decoder
   • Veriyi Manchester formatına kodlama
   • Manchester kodunu ham veriye dönüştürme
   • Saat kurtarma devresi
3. Protokol Denetleyicisi
   • Komut tanıma ve doğrulama
   • Mesaj formatı kontrolü
   • Zamanlama yönetimi (4-12 µs yanıt süresi)
4. Hafıza Birimi
   • Gelen/giden mesajları tamponlama
   • Yapılandırma parametrelerini saklama
   • Durum bilgilerini tutma
5. Alt Sistem Arayüzü
   • Sensörlere, aktüatörlere bağlantı
   • Diğer protokollere köprü (CAN, RS-422, vb.)
   • Veri dönüşümü ve formatlaması

RT Bağlantı Örnekleri:

• Sensörler: Sıcaklık, basınç, hız, konum sensörleri
• Gösterge Sistemleri: Kokpit ekranları, uyarı panelleri
• Aviyonik Cihazlar: Navigasyon sistemleri, radar, iletişim cihazları
• Bilgisayarlar: Görev bilgisayarı, uçuş kontrol bilgisayarı, silah sistemi
• Veri Yolu Köprüleri: Diğer MIL-STD-1553 ağlarına veya farklı protokollere bağlantı

RT'lerin Çalışma Prensibi:

• RT'ler kendi başlarına haberleşme başlatamazlar
• Sadece BC'nin komutlarına yanıt verirler
• Geçerli komut aldıklarında 4-12 mikrosaniye içinde Status Word göndermek zorundadırlar
• Komut adreslerini sürekli dinlerler (address monitoring)

Bus Monitor (BM): Kayıt ve Yedekleme Sistemi

Bus Monitor, ağdaki tüm trafiği pasif olarak dinleyen ve kaydeden özel bir terminal türüdür.

BM'nin Birincil Fonksiyonları:

1. Offline Uygulamalar
   • Veri Kaydı: Tüm ağ trafiğini zaman damgalı kaydetme
   • Yeniden Oynatma: Kaydedilen verileri analiz için tekrar oynatma
   • Olay Günlüğü: Hata ve anormal durumları loglama
   • Bakım ve Troubleshooting: Sistem hatalarını teşhis etme
2. Backup Bus Controller
   • Aktif BC arızası durumunda devreye girme
   • Sürekli ağ durumunu izleme
   • Otomatik failover yeteneği

Modern BM Özellikleri:

• Hibrit RT/BM modeli: Kendi adresine gelen komutlara cevap verme + ağı dinleme
• Yüksek kapasiteli veri depolama
• Gerçek zamanlı analiz yetenekleri
• Ethernet veya USB üzerinden veri aktarımı
• Yazılım tabanlı filtreleme ve tetikleme

BM Kullanım Senaryoları:

• Uçuş test kayıtları
• Sistem entegrasyon testi
• Arıza analizi
• Performans optimizasyonu
• Sertifikasyon testleri

Terminal Donanımı: Ortak Elektronik Altyapı

BC, RT ve BM'lerin paylaştığı ortak donanım bileşenleri:

Standart Bileşenler:

• 78 ohm empedanslı twinax kablo (endüstri standardı)
• Alıcı/verici entegre devreleri
• Manchester encoder/decoder çipleri
• Protokol işlemcileri (ASIC veya FPGA)
• İzolasyon transformatörleri
• Koruma devreleri (ESD, aşırı voltaj)

Gelişmiş Entegrasyon:

• Tek çipli MIL-STD-1553 çözümleri (SoC)
• FPGA tabanlı esnek protokol işlemciler
• Mikrodenetleyici entegre modüller
• PCIe, PCI, VME kart formatları

MIL-STD-1553 Protokol Yapısı: Mesaj Formatları ve Haberleşme

Word Yapısı: Temel Veri Birimi

MIL-STD-1553 protokolünde tüm haberleşme, standart word formatında yapılır. Her word 20 bit uzunluğundadır.

Genel Word Yapısı:

[3 bit Sync] + [16 bit Data/Control] + [1 bit Parity] = 20 bit

Word Bileşenleri:

1. Senkronizasyon Alanı (3 bit)
   • Manchester kodlamasının ihlal edildiği özel bölge
   • 1.5 bit yüksek + 1.5 bit düşük seviye
   • Word başlangıcını işaretler
   • Üç tip sync paterni: Command/Status, Data, Mode Code
2. Veri/Kontrol Alanı (16 bit)
   • Word tipine göre içerik değişir
   • Command Word: Adres, kontrol, word sayısı
   • Data Word: Ham veri
   • Status Word: Durum bilgisi
3. Parity Biti (1 bit)
   • Tek parity (odd parity) kontrolü
   • Tüm wordde 1 olan bit sayısı tek olmalı
   • Basit hata tespiti mekanizması

Mesajlar Arası Boşluk:

• Her mesaj 3 bit sync + 1 bit parity içerdiğinden
• Ardışık mesajlar arasında minimum 4 mikrosaniye boşluk oluşur
• Bu boşluk, alıcıların mesajları ayırt etmesini sağlar

Command Word: Kontrol ve Yönetim

Command Word, BC'nin RT'lere ne yapmaları gerektiğini bildirdiği kontrol mesajıdır.

Command Word Bit Yapısı:

[Sync 3 bit][Terminal Adresi 5 bit][T/R 1 bit][Alt Adres 5 bit][Word Sayısı 5 bit][Parity 1 bit]

Alan Detayları:

1. Terminal Adresi (5 bit)
   • Değer aralığı: 0-31
   • 0-30: Bireysel RT adresleri (31 cihaz)
   • 31: Broadcast adresi (tüm RT'ler alır)
   • Her RT benzersiz adrese sahip olmalı
2. T/R Biti (Transmit/Receive)
   • RT perspektifinden değerlendirilir
   • 1 = Terminal veri gönderecek (Transmit)
   • 0 = Terminal veri alacak (Receive)
   • ÖNEMLİ: Bu bit her zaman RT'nin bakış açısından yorumlanır
3. Alt Adres/Sub-Adres (5 bit)
   • Değer aralığı: 0-31
   • 0 veya 31: Mode Code Command göstergesi
   • 1-30: RT içindeki alt sistemleri adresler
   • Tasarımcı tarafından tanımlanır

Alt Adres Örnekleri:

Alt Adres 1  → Sensör verisi
Alt Adres 2  → Kontrol parametreleri
Alt Adres 4  → Pozisyon bilgisi
Alt Adres 15 → Self-test sonuçları
Alt Adres 20 → Konfigürasyon verileri

4. Word Sayısı/Data Word Count (5 bit)
   • Değer aralığı: 0-31
   • 0 = 32 word (özel durum)
   • 1-31 = Belirtilen sayıda word
   • Maksimum 32 data word transferi

Command Word Tipleri:

1. Receive Command
   • BC'den RT'ye veri transferi
   • T/R bit = 0
   • RT veri alacak durumda olmalı
2. Transmit Command
   • RT'den BC'ye veri transferi
   • T/R bit = 1
   • RT veriyi hazır bulundurmalı
3. Mode Code Command
   • Özel kontrol komutları
   • Alt adres 0 veya 31
   • Sistem yönetimi işlevleri

Broadcast Command Özellikleri:

• Terminal adresi = 31
• Tüm RT'ler mesajı alır
• Status Word gönderilmez
• Sistem genelinde güncellemeler için kullanılır
• Zaman senkronizasyonu, konfigürasyon değişiklikleri

Data Word: Bilgi Taşıyıcısı

Data Word, sistemdeki gerçek bilgiyi taşıyan word tipidir.

Data Word Yapısı:

[Sync 3 bit][Data 16 bit][Parity 1 bit]

Veri Alanı Kullanımı (16 bit):

• Tamamen uygulamaya özel içerik
• Sensör okumaları
• Kontrol komutları
• Durum bilgileri
• Konfigürasyon parametreleri

Standart Gereklilikler:

• MSB First: En değerli bit (Most Significant Bit) önce gönderilmeli
• Veri formatı tasarımcı tarafından belirlenir
• Integer, floating-point, bit alanları serbestçe kullanılabilir

Örnek Veri Formatları:

16-bit Signed Integer: -32768 ile +32767
16-bit Unsigned Integer: 0 ile 65535
İki 8-bit değer: [8 bit] + [8 bit]
Bit Flags: 16 ayrı boolean değer
BCD Format: Binary Coded Decimal

Status Word: Durum Raporlama

Status Word, RT'lerin BC'ye durum bilgisi bildirdiği yanıt mesajıdır.

Status Word Bit Yapısı:

[Sync 3 bit][Terminal Adresi 5 bit][Message Error 1 bit][Instrumentation 1 bit]
[Service Request 1 bit][Reserved 3 bit][Broadcast Received 1 bit][Busy 1 bit]
[Subsystem Flag 1 bit][Dynamic Bus Control Acceptance 1 bit][Terminal Flag 1 bit][Parity 1 bit]

Durum Bitleri Açıklaması:

1. Terminal Adresi (5 bit): RT'nin kendi adresi
2. Message Error: Mesaj hatası tespit edildi
3. Instrumentation: Test veya ölçüm modu aktif
4. Service Request: RT, BC'den özel servis talep ediyor
5. Broadcast Received: Broadcast mesajı alındı
6. Busy: RT meşgul, komutu işleyemez
7. Subsystem Flag: Alt sistem hatası veya uyarısı
8. Dynamic Bus Control Acceptance: BC kontrolünü kabul etti
9. Terminal Flag: Genel RT durum göstergesi

Status Word Yanıt Zamanlaması:

• RT, geçerli komut aldıktan sonra 4-12 mikrosaniye içinde Status Word göndermeli
• Bu kesin zamanlama, deterministik haberleşme sağlar
• Zamanlama ihlali, haberleşme hatasına yol açar

Mesaj Transfer Formatları: Haberleşme Senaryoları

MIL-STD-1553 protokolü 10 farklı mesaj transfer formatı tanımlar (5 Mode Code haricinde 5 ana format).

1. BC to RT Transfer (Receive Command)

BC'den RT'ye veri gönderimi - en yaygın haberleşme tipi.

Mesaj Dizilimi:

BC → RT: [Receive Command Word]
BC → RT: [Data Word 1]
BC → RT: [Data Word 2]
...
BC → RT: [Data Word N]
RT → BC: [Status Word]

Zamanlama:

1. BC, Receive Command gönderir (T/R=0)
2. BC, belirtilen sayıda Data Word'ü sırayla gönderir
3. Tüm veri aktarımından sonra
4. RT, 4-12 µs içinde Status Word döner

Kullanım Örnekleri:

• Kontrol komutlarının RT'ye gönderilmesi
• Konfigürasyon parametrelerinin güncellenmesi
• Hedef koordinatlarının aktarılması
• Görüntüleme verilerinin ekranlara iletilmesi

2. RT to BC Transfer (Transmit Command)

RT'den BC'ye veri gönderimi - sensör verisi toplama.

Mesaj Dizilimi:

BC → RT: [Transmit Command Word]
RT → BC: [Status Word]
RT → BC: [Data Word 1]
RT → BC: [Data Word 2]
...
RT → BC: [Data Word N]

Zamanlama:

1. BC, Transmit Command gönderir (T/R=1)
2. RT, 4-12 µs içinde Status Word döner
3. RT, ardından belirtilen sayıda Data Word gönderir
4. BC, veriyi alır ve işler

Kullanım Örnekleri:

• Sensör verilerinin okunması
• Durum raporlarının alınması
• Log kayıtlarının indirilmesi
• Diagnostic bilgilerinin toplanması

3. RT to RT Transfer (Peer-to-Peer)

Bir RT'den diğer RT'ye doğrudan veri transferi - BC tarafından yönetilir.

Mesaj Dizilimi:

BC → RT (Alıcı): [Receive Command Word]
BC → RT (Gönderici): [Transmit Command Word]
RT (Gönderici) → BC/RT (Alıcı): [Status Word]
RT (Gönderici) → RT (Alıcı): [Data Word 1]
RT (Gönderici) → RT (Alıcı): [Data Word 2]
...
RT (Gönderici) → RT (Alıcı): [Data Word N]
RT (Alıcı) → BC: [Status Word]

Haberleşme Mekanizması:

1. BC, alıcı RT'ye Receive Command gönderir
2. BC, hemen ardından gönderici RT'ye Transmit Command gönderir
3. Alıcı RT, ikinci Command Word'ü (Transmit) görmezden gelir
4. Gönderici RT, ilk Command Word'ü (Receive) görmezden gelir
5. Gönderici RT, Status Word ve ardından verileri gönderir
6. Alıcı RT, veriyi aldıktan sonra Status Word döner

Kritik Noktalar:

• BC haberleşmeyi koordine eder ama veri BC'den geçmez
• İki RT doğrudan haberleşir (bus üzerinde)
• Daha hızlı veri transferi (BC işlem yükü azalır)
• BC her iki RT'nin de durumunu kontrol eder

Kullanım Örnekleri:

• Bir sensörün verilerini birden fazla tüketiciye dağıtma
• Görüntü verilerinin display sistemlerine aktarımı
• Yüksek hızlı veri paylaşımı gereken sistemler

4. Broadcast BC to RT (Tek Yönlü Dağıtım)

BC'den tüm RT'lere veri yayını - onay beklemeden.

**Mesaj Dizilimi

19:09

:**

BC → All RTs: [Broadcast Receive Command] (Adres=31)
BC → All RTs: [Data Word 1]
BC → All RTs: [Data Word 2]
...
BC → All RTs: [Data Word N]
[No Status Word returned]

Özellikler:

• Terminal adresi 31 kullanılır
• Tüm RT'ler mesajı alır
• Hiçbir RT Status Word göndermez
• BC, mesajın alındığını doğrulayamaz
• Tek yönlü iletişim

Kullanım Senaryoları:

• Sistem genelinde zaman senkronizasyonu
• Global konfigürasyon değişiklikleri
• Acil durum komutları
• Sistem durumu güncellemeleri

Doğrulama Mekanizması:

• BC, gerekirse her RT'yi ayrı ayrı sorgulayabilir
• RT'lerin Status Word'lerinde "Broadcast Received" biti kontrol edilir

5. Broadcast RT to RT (Çoklu Hedef)

Bir RT'den tüm RT'lere veri yayını.

Mesaj Dizilimi:

BC → All RTs: [Broadcast Receive Command] (Adres=31)
BC → RT (Gönderici): [Transmit Command]
RT (Gönderici) → BC/All RTs: [Status Word]
RT (Gönderici) → All RTs: [Data Word 1]
RT (Gönderici) → All RTs: [Data Word 2]
...
RT (Gönderici) → All RTs: [Data Word N]
[No Status Word from receiving RTs]

Kullanım Alanları:

• Kritik sensör verilerinin tüm sistemlere dağıtımı
• Navigasyon verilerinin paylaşımı
• Alarm ve uyarı mesajları

Mode Code Commands: Özel Kontrol İşlevleri

Mode Code Command'ler, sistem yönetimi ve özel fonksiyonlar için kullanılan özel komutlardır.

Mode Code Tanıma:

• Alt adres = 0 veya 31
• 32 farklı mode code tanımlanabilir
• Standart ve rezerve mode code'lar mevcut

Yaygın Mode Code Örnekleri:

• Dynamic Bus Control: BC yetkisini devretme
• Synchronize: Zaman senkronizasyonu
• Transmit Status Word: Durum sorgusu
• Initiate Self-Test: Kendini test başlatma
• Transmit Last Command: Son komutu tekrar gönder
• Transmit BIT Word: Built-in test sonuçları
• Reset Remote Terminal: RT sıfırlama

Hata Yönetimi ve Güvenilirlik

Hata Tespit Mekanizmaları

MIL-STD-1553, çok katmanlı hata tespit sistemi sunar:

1. Parity Kontrolü: Her word'de tek parity biti
2. Manchester İhlali: Kodlama kuralı dışı sinyaller
3. Zamanlama Hataları: Yanıt süre aşımları
4. Word Sayısı Uyumsuzluğu: Beklenen vs alınan word sayısı
5. Senkronizasyon Hataları: Geçersiz sync paterni
6. Status Word Analizi: RT'lerin bildirdiği hatalar

Hata Kurtarma Stratejileri

1. Alternatif Bus Kullanımı
   • Birincil bus'ta hata → İkincil bus'a geçiş
   • Otomatik veya manuel switching
   • Veri bütünlüğünü koruma
2. Mesaj Tekrarı
   • Hatalı mesajı yeniden gönderme
   • Maksimum tekrar sayısı belirleme
   • Timeout mekanizmaları
3. Graceful Degradation
   • Kritik fonksiyonları sürdürme
   • Önceliklendirme sistemleri
   • Kısmi operasyon modu

MIL-STD-1553 Avantajları ve Dezavantajları

Avantajlar

Deterministik Haberleşme: Öngörülebilir gecikme süreleri

Yüksek Güvenilirlik: Kanıtlanmış 50 yıllık performans

Yedeklilik: Arıza toleransı için çift/üçlü bus yapısı

EMI Direnci: Askeri ve endüstriyel ortamlarda dayanıklılık

Standartlaşma: NATO ve uluslararası kabul

Uzun Ömür: Teknolojik eskimemeye karşı direnç

Geniş Ekosistem: Olgun araç ve bileşen desteği

Dezavantajlar

Düşük Bant Genişliği: 1 Mbps (modern standartlara göre düşük)

Cihaz Sınırı: Maksimum 31 terminal

Yüksek Maliyet: Özel donanım ve sertifikasyon gereksinimleri

Karmaşıklık: Doğru implementasyon için uzman bilgisi

Merkezi Kontrol: BC arızası sistemin durmasına yol açabilir

Kablo Maliyeti: Özel twinax kablo pahalı

Modern Alternatifler ve Karşılaştırma

MIL-STD-1553 vs Modern Protokoller

Özellik	MIL-STD-1553	ARINC 664/AFDX	CAN Bus	Ethernet
Bant Genişliği	1 Mbps	10/100 Mbps	1 Mbps	1 Gbps+
Cihaz Sayısı	31	Yüzlerce	127	Binlerce
Deterministik	Evet	Evet	Kısmen	Hayır
Yedeklilik	Native	Native	Opsiyonel	Opsiyonel
Olgunluk	Çok yüksek	Yüksek	Çok yüksek	Çok yüksek
Maliyet	Yüksek	Yüksek	Düşük	Düşük

Uygulama Alanları ve Örnek Sistemler

Askeri Havacılık Projeleri

F-35 Lightning II: Çoklu MIL-STD-1553 bus'ları ile aviyonik entegrasyonu Apache Helikopter: Silah sistemleri ve aviyonik haberleşmesi B-2 Spirit: Kritik uçuş kontrol sistemleri Eurofighter Typhoon: Çok uluslu aviyonik ağı

Sivil Havacılık

Boeing 777/787: Yedek sistemlerde MIL-STD-1553 kullanımı Airbus A400M: Askeri kargo uçağı aviyonik sistemi Bombardier Serisi: Bölgesel uçak sistemleri

Uzay Uygulamaları

Uluslararası Uzay İstasyonu: Modüler haberleşme sistemleri Mars Rover: Gezici araç subsistem haberleşmesi Uydu Platformları: Yörüngesel veri iletişimi

Test ve Doğrulama

Test Ekipmanları

1. Bus Analyzer: Protokol analizi ve debug
2. Protocol Tester: Uyumluluk testleri
3. Bus Monitor: Gerçek zamanlı izleme
4. Simulator: RT/BC simülasyonu

Sertifikasyon Gereksinimleri

• DO-254/DO-178 uyumluluğu (havacılık)
• EMI/EMC testleri
• Çevresel testler (sıcaklık, titreşim)
• Güvenilirlik ve dayanıklılık testleri

Gelecek Trendleri

Hybrid Sistemler

Modern platformlar, MIL-STD-1553'ü yeni nesil protokollerle entegre ediyor:

• MIL-STD-1553 + AFDX: Kritik + yüksek bant genişliği
• MIL-STD-1553 + Ethernet: Legacy + modern cihaz desteği
• Fiber optik geçiş: MIL-STD-1773 adaptasyonu

Yazılım Tanımlı Ağlar

• FPGA ve SoC tabanlı esnek implementasyonlar
• Yazılımla yükseltilebilir protokol yığınları
• Sanal test ortamları

Sonuç: MIL-STD-1553'ün Kalıcılığı

50 yılı aşkın bir süredir kritik sistemlerde başarıyla kullanılan MIL-STD-1553, modern protokollerin sunduğu yüksek bant genişliğine rağmen belirli alanlarda vazgeçilmez olmaya devam ediyor. Deterministik haberleşmesi, kanıtlanmış güvenilirliği ve standartlaşmış ekosistemi sayesinde, özellikle insan hayatının söz konusu olduğu havacılık ve savunma sektörlerinde tercih ediliyor.

Protokolün geleceği, hybrid sistemlerle ve fiber optik gibi modern iletim ortamlarıyla entegrasyonunda yatıyor. MIL-STD-1553, eski teknoloji olarak değil, güvenilirlik ve güvenlik kriterleri yüksek uygulamalarda referans standart olarak varlığını sürdürmeye devam edecek.

MIL-STD-1553 IP ve Tasarım Çözümleri :

MIL-STD-1553 protokolünün karmaşıklığı ve kritik sistemlerdeki önemi, hata payı bırakmayan donanım tasarımlarını zorunlu kılar. Fevaris Elektronik olarak bu alandaki tecrübemizle projelerinizi bir üst seviyeye taşıyacak çözümler sunuyoruz:

• VHDL IP Core Tasarımı: FPGA tabanlı sistemleriniz için tamamen yerli, optimize edilmiş MIL-STD-1553 IP Core (BC, RT ve BM modülleri) sağlıyoruz.

• Lisanslama: Geliştirdiğimiz IP Core'ları projenize özel veya genel kullanım modelleriyle lisanslayabiliyoruz.

• Teknik Danışmanlık: Sistem mimarisi tasarımı, donanım entegrasyonu, MIL-STD-1553 test senaryolarının oluşturulması süreçlerinde uzman ekibimizle yanınızdayız.

Aviyonik sistemlerinizde güvenilir ve performanslı bir MIL-STD-1553 haberleşme altyapısı kurmak için bizimle iletişime geçebilirsiniz.

Sık Sorulan Sorular (SSS)

S: MIL-STD-1553 neden hala kullanılıyor? C: Kanıtlanmış güvenilirliği, deterministik haberleşmesi ve kritik sertifikasyonları sayesinde havacılık sektöründe tercih ediliyor.

S: 1 Mbps hız yeterli mi? C: Çoğu aviyonik uygulama için yeterli. Kontrol komutları ve sensör verileri düşük bant genişliği gerektirir.

S: Neden maksimum 31 cihaz? C: 5 bit adres alanı sınırlaması. Ancak çoğu uçak sisteminde bu yeterlidir.

S: Fiber optik versiyonu avantajlı mı? C: MIL-STD-1773, daha hafif ve EMI'ye bağışık ama daha pahalıdır.

S: BC arızalanırsa ne olur? C: Yedek BC devreye girer. Modern sistemler otomatik failover destekler.

---

Anahtar Kelimeler: MIL-STD-1553, aviyonik haberleşme protokolü, Manchester kodlaması, bus controller, remote terminal, askeri havacılık standartları, deterministik haberleşme, yedekli veri yolu, STANAG 3838, MIL-STD-1773
