Kondansatör Nedir ? Kapsamlı Rehber
Elektronik devrelerin sessiz kahramanını tüm boyutlarıyla keşfediyoruz.
1. Kondansatör Nedir?
Bir elektronik devreye baktığınızda küçük silindir veya disk şeklindeki bileşenleri mutlaka görmüşsünüzdür. Bunların büyük bir kısmı kondansatördür. Modern elektroniğin neredeyse hiçbir noktası bu bileşen olmadan çalışamaz.
Kapasitörler (eski adıyla kondansatörler), elektrik yükünü depolayan iki uçlu pasif elektronik devre elemanlarıdır. İki iletken levha (elektrot) arasına yerleştirilen yalıtkan bir malzeme (dielektrik) ile oluşturulur. Batarya ve pillerden farklı olarak kondansatör kimyasal enerji depolamaz; enerjiyi doğrudan elektrik alanında tutması sebebiyle çok hızlı şarj/deşarj olabilmektedirler.
Kondansatörleri daha da yakından tanımak için keşke daha önce bu kitabı tanımış olsaydım dediğim ve profesyoneller dahil yeni başlayanlara çokça önerimiz Paul Horowitz ve Winfield Hill tarafından yazılmış The Art of Electronics kitabından biraz alıntı yapacağız.
Kondansatör Çalışma Prensibi
Daha öncede bahsettiğimiz gibi, kapasitör elektrik yükünü depolayan iki uçlu bir elektronik devre elemanıdır. Çalışma prensibi Q = C × V bağıntısına dayanır.
-
Q → Depolanan yük (Coulomb)
-
C → Kapasitans (Farad)
-
V → Uçlar arasındaki gerilim (Volt)
Bir kapasitörün uçları arasına gerilim uygulandığında, bir plakada pozitif yük (+Q), diğer plakada ise negatif yük (−Q) birikir. Böylece elektrik alan içinde enerji depolanmış olur.
Paul Horowitz ve Winfield Hill’in kaleme aldığı The Art of Electronics (3. Baskı, s. 22) ; bir kapasitörün temel çalışma prensibi bağıntısı ile tanımlanır. Bu, kapasitörün sadece bir 'depo' değil, gerilimle yük arasında kurulan hassas bir denge elemanı olduğunu gösterir.
Buradaki önemli nokta şudur: Kondansatör sadece “yük tutan bir depo” değildir. Gerilim ile yük arasında doğrudan bir ilişki kurar. Gerilim arttıkça depolanan yük de artar. Bu hassas denge, kondansatörün filtreleme, zamanlama ve enerji dengeleme gibi devre görevlerini yerine getirmesini sağlar.
Özetle kondansatörün çalışma prensibi elektrostatik indüksiyona dayanır. Kondansatörün iki plakasından birine pozitif yük uygulandığında, karşı plaka negatif yük kazanır. Bu yük birikimi, plakalar arasında bir elektrik alanı oluşturur ve enerji bu alanda depolanır.
Tarihçe: Leyden Kavanozu'ndan Günümüze
Kondansatörün hikayesi 1745 yılına dayanır. Hollandalı bilim insanı Pieter van Musschenbroek, Leyden Kavanozu adını verdiği ilk kapasitif yapıyı icat etti. İçi ve dışı metal kaplı bir cam kavanozdan oluşan bu cihaz, statik elektriği depolayabiliyordu.
Zamanla teknoloji gelişti; film kondansatörler, elektrolitik kondansatörler ve günümüzün süperkapasitörleri ortaya çıktı. Bugün bir akıllı telefon içinde yüzlerce kondansatör bulunabilmektedir.
2. Temel Formüller ve Birimler
Kapasitans (C)
Kapasitans, kondansatörün ne kadar yük depolayabildiğini gösterir ve Farad (F) cinsinden ölçülür. Pratik uygulamalarda mikrofarad (µF), nanofarad (nF) ve pikofarad (pF) kullanılır.
C = Q / VBurada Q depolanan yükü (Coulomb), V ise uygulanan gerilimi (Volt) temsil eder.
Depolanan Enerji
E = ½ × C × V²Bu formül gerilimin etkisini çarpıcı biçimde ortaya koyar: gerilimi iki katına çıkarmak depolanan enerjiyi dört katına çıkarır.
Paralel Levhalı Kondansatör Kapasitansı
C = ε × A / dε dielektrik sabitini, A levha alanını (m²), d ise levhalar arasındaki mesafeyi (m) ifade eder. Levha alanı büyüdükçe ya da mesafe azaldıkça kapasitans artar.

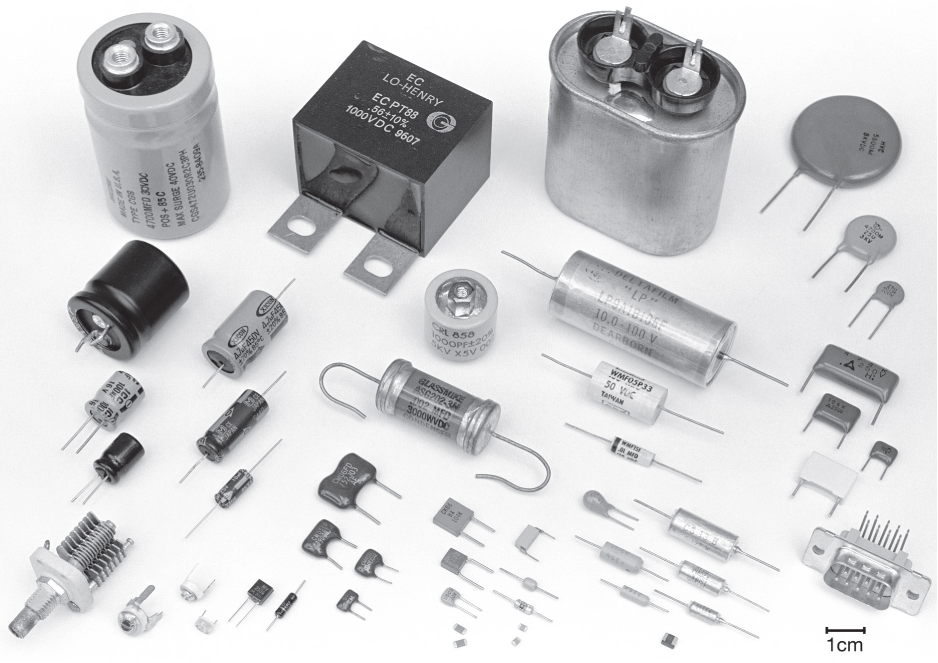

3. Kondansatör Türleri
Kondansatörler dielektrik malzeme, yapı ve kullanım amacına göre farklı türlere ayrılır.
Elektrolitik Kondansatörler
Alüminyum veya tantal bazlı elektrolitik kondansatörler yüksek kapasitans değerleri sunar (µF'den mF'ye kadar). Polariteli oldukları için doğru yönde bağlanmaları zorunludur; ters bağlantı ciddi hasara veya patlamaya yol açabilir. Güç kaynağı devrelerinde ve ses uygulamalarında yaygın olarak kullanılır.
Seramik Kondansatörler
En yaygın ve ucuz kondansatör türü olan seramikler polaritesizdir ve yüksek frekans uygulamalarında mükemmel performans gösterir. Kapasitans değerleri genellikle pF ile birkaç µF arasında kalır. SMD teknolojisiyle üretilen seramik kondansatörler modern baskı devre kartlarının olmazsa olmazıdır.
Film - Polyester Kondansatörler
Polyester, polipropilen veya polisülfon gibi plastik filmler kullanılarak üretilen bu kondansatörler düşük kayıp faktörü ve yüksek stabilite ile öne çıkar. Sinyal filtreleme, zamanlama devreleri ve motor start uygulamalarında tercih edilir.
Tantal Kondansatörler
Tantal oksit dielektriği kullanan bu kondansatörler, aynı hacimde elektrolitiklere kıyasla daha yüksek kapasitans ve daha iyi frekans özelliği sunar. Uzay ve savunma sanayi uygulamalarında yüksek güvenirlilikleriyle tercih edilir; ancak maliyetleri de yüksektir.
Süperkapasitörler (Ultrakondansatörler)
Farad mertebesinde ve üzerinde kapasitans değerlerine ulaşabilen süperkapasitörler, enerji depolama konusunda batarya ile kondansatör arasında bir köprü görevi görür. Geri kazanımlı fren sistemlerinde, UPS cihazlarında ve IoT sensörlerinde kullanılmaktadır.
Değişken Kondansatörler
Kapasitansı mekanik olarak ayarlanabilen bu kondansatörler, eski radyo alıcılarında frekans ayarı için kullanılırdı. Günümüzde yerini büyük ölçüde varaktör diyotlar almış olsa da RF ve mikro dalga uygulamalarında hâlâ görülür.
4. Devre Bağlantıları
Seri Bağlantı
Kondansatörler seri bağlandığında toplam kapasitans azalır:
1/C_toplam = 1/C₁ + 1/C₂ + 1/C₃ ...Seri bağlantı, gerilim toleransını artırmak için kullanılır; her kondansatör toplam gerilimin bir bölümünü üstlenir.
Paralel Bağlantı
Kondansatörler paralel bağlandığında kapasitanslar toplanır:
C_toplam = C₁ + C₂ + C₃ ...Paralel bağlantı, daha fazla enerji depolamak ya da ESR değerini düşürmek amacıyla güç devrelerinde sıkça uygulanır.
5. Kullanım Alanları
Filtre Devreleri: Kondansatörler belirli frekansları geçiren ya da engelleyen filtreler oluşturmak için dirençlerle ve bobinlerle birlikte kullanılır. Ses sistemlerindeki crossover devreleri bu prensibi kullanır.
Güç Kaynağı Düzleştirme: AC gerilimi DC'ye dönüştüren doğrultucuların ardına bağlanan büyük elektrolitik kondansatörler, dalgalı gerilimi düzleştirir. Elektronik cihazlar bu sayede sabit ve temiz bir gerilim alır.
Bypass ve Decoupling: Entegre devre pinlerine yakın yerleştirilen küçük seramik kondansatörler, ani akım değişimlerinin neden olduğu gürültüyü temizler. Bu kondansatörler olmadan işlemciler ve hızlı dijital devreler güvenilir biçimde çalışamaz.
Zamanlama Devreleri: RC devreleri belirli zaman gecikmelerini oluşturmak için kullanılır. 555 zamanlayıcı entegresi bu prensibin en popüler uygulamasıdır; kondansatörün şarj süresi frekansı veya darbe genişliğini belirler.
Motor Start ve Çalıştırma: Tek fazlı asenkron motorlar başlangıç torku oluşturmak için fazı kaydıran kondansatörlere ihtiyaç duyar. Start kondansatörü motor devreye girerken, run kondansatörü ise verimliliği artırmak için sürekli devrede kalır.
Enerji Depolama ve Darbe Uygulamaları: Lazer sistemleri ve flaş lambalar gibi kısa sürede büyük enerji gerektiren uygulamalar yüksek kapasiteli kondansatör bankları kullanır. Kondansatörün anlık deşarj kapasitesi bataryaların çok üzerindedir.
6. Dikkat Edilmesi Gerekenler
Gerilim Notu (Voltage Rating)
Her kondansatörün maksimum çalışma gerilimi bir güvenlik sınırıdır, kesinlikle aşılmamalıdır. Genel kural olarak kondansatörü gerçek çalışma geriliminizin en az %25 fazlasına sahip bir modelle seçin. Elektrolitiklerde bu marj özellikle kritiktir çünkü aşım patlamaya yol açabilir.
Polarite
Elektrolitik ve tantal kondansatörler polariteli bileşenlerdir. Negatif bacak genellikle daha kısa; gövde üzerindeki eksi (−) sembolüyle belirtilir. Ters bağlantı kalıcı hasara ve tehlikeli arızalara yol açar.
ESR (Eşdeğer Seri Direnç)
Gerçek kondansatörler ideal değildir; içlerinde küçük bir direnç ve endüktans barındırırlar. ESR değeri düşük olan kondansatörler yüksek frekanslarda ve anahtarlamalı güç kaynaklarında daha iyi performans gösterir. Veri sayfasındaki ESR değerini mutlaka inceleyin.
Sıcaklık ve Ömür
Elektrolitik kondansatörlerin ömrü sıcaklıkla doğrudan ilişkilidir. Basit bir kural: sıcaklık 10°C arttığında ömür yaklaşık yarıya iner. Güç kaynaklarında termal tasarıma ve yeterli hava sirkülasyonuna dikkat edin.
8. Test ve Ölçme
- Multimetre ile kapasite ölçümü: Modern multimetrelerin çoğu kapasitans ölçüm özelliğine sahiptir. Kondansatörü devreden çıkarıp ölçüm yapabilirsiniz.
- ESR metre: Yüksek ESR'li kondansatörleri devre içinde tespit etmek için kullanılır; güç elektroniğinde oldukça pratiktir.
- Osiloskop ile ripple testi: Güç kaynağı kondansatörlerinin etkinliğini test etmek için gerilim dalgalanmasını (ripple) gözlemleyebilirsiniz.
- Görsel inceleme: Elektrolitik kondansatörlerde şişme, sıvı sızıntısı veya yanık izi belirgin arıza göstergesidir.
9. Seçim Kriterleri
Doğru kondansatörü seçmek tasarımın başarısı için hayati önem taşır:
- Kapasitans değeri: Devrenin ihtiyacına göre belirleyin.
- Gerilim toleransı: Çalışma geriliminizin en az %25 üzerinde bir değer seçin.
- Dielektrik türü: Yüksek frekans için seramik, yüksek kapasitans için elektrolitik, hassas uygulamalar için film kondansatör tercih edin.
- Sıcaklık katsayısı: Kararlılık kritikse C0G/NP0 gibi düşük sıcaklık katsayisine sahip kondansatörler seçin.
- Fiziksel boyut ve montaj tipi: PCB tasarımına göre SMD veya THT bileşen tercih edin.
- ESR ve frekans karakteristiği: Anahtarlamalı güç kaynaklarında ve RF devrelerinde veri sayfasına başvurun.
10. Sıkça Sorulan Sorular
Kondansatör ile batarya arasındaki fark nedir?
Batarya enerjiyi kimyasal tepkimelerle depolar ve yavaş serbest bırakır. Kondansatör ise enerjiyi elektrik alanında depolar ve çok daha hızlı şarj/deşarj olabilir. Ancak kondansatörler birim hacme göre çok daha az enerji depolar. Bu iki teknoloji birbirinin rakibi değil, tamamlayıcısıdır.
Kondansatör neden gerilimi düzleştirir?
Gerilim yüksekken kondansatör şarj olarak enerji depolar; gerilim düştüğünde bu enerjiyi devreye geri vererek dalgalanmayı azaltır. Bu etki, büyük bir su deposunun boru hattındaki basınç dalgalanmalarını yumuşatmasına benzetilebilir.
Kondansatör AC mi DC mi geçirir?
Kondansatör DC akımı geçirmez çünkü iki plaka arasında yalıtkan bir dielektrik bulunur. Bununla birlikte AC'nin değişen doğası sayesinde kondansatör devresi alternatif akımı iletiyormuş gibi davranır. Frekans ne kadar yüksek olursa kondansatörün kapasitif reaktansı o kadar düşer.
Arızalı kondansatörü nasıl anlarım?
Elektrolitik kondansatörlerde gövdenin tepesinde şişme, sıvı sızıntısı veya yanık izi görünüyorsa bileşen arızalıdır. Multimetre ile kapasite ölçümü yaparak nominal değerden büyük sapma olup olmadığına bakılabilir. ESR metre kullanımı ise güç kaynaklarında özellikle pratiktir.
Sonuç
Kondansatör, elektronik dünyasının temel taşlarından biridir. Enerji depolama, filtre uygulama, zamanlama ve gürültü giderme gibi kritik görevleri üstlenen bu bileşen olmadan modern devreler hayal bile edilemez.
Seramikten elektrolitiğe, film kondansatörden süperkapasitöre uzanan geniş aile, farklı gereksinimlere çözüm sunar. Kapasitans, gerilim toleransı, ESR ve dielektrik türü gibi parametreleri göz önünde bulunduran bir seçim; devrelerinizin temiz, güvenilir ve uzun ömürlü çalışmasını sağlayacaktır.
Kaynakça
Horowitz, P., & Hill, W. (2015). The Art of Electronics (3rd ed.). Cambridge University Press.
