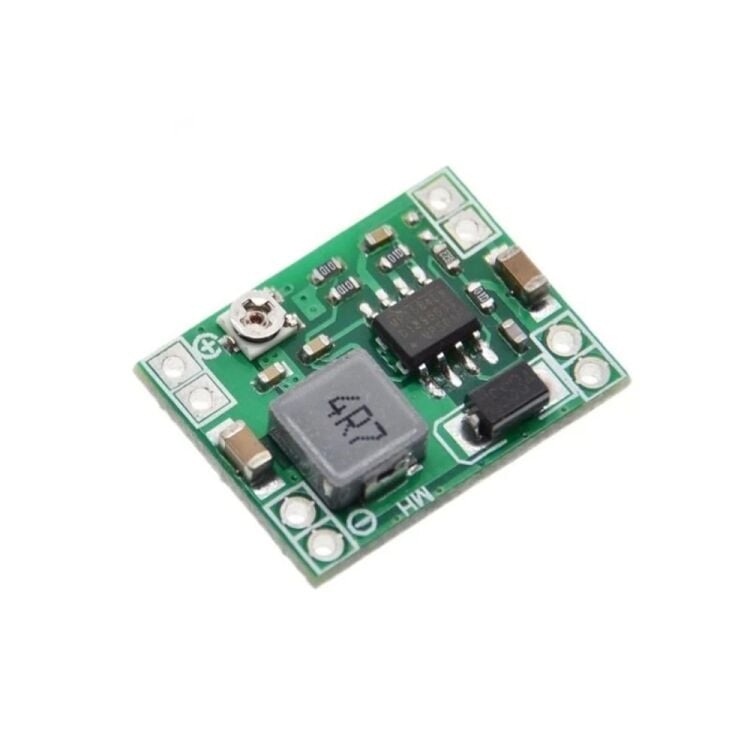

MP1584EN 3A Mini Ayarlanabilir Voltaj Düşürücü Regülatör (Step Down) Kartı
MP1584EN tabanlı 3A Mini DC-DC Voltaj Düşürücü Regülatör Kartı, anahtarlamalı regülatör mimarisi sayesinde lineer regülatörlere kıyasla çok daha yüksek verim sunar. Dahili yüksek taraf MOSFET yapısı ve akım modu kontrolü ile stabil, güvenli ve hızlı tepki veren bir gerilim regülasyonu sağlar.
4.5V ile 28V arasındaki geniş giriş voltaj aralığı, bu modülü adaptörler, endüstriyel güç kaynakları ve batarya sistemleriyle uyumlu hale getirir. Çıkış voltajı, üzerindeki trimpot yardımıyla 0.8V – 20V arasında hassas şekilde ayarlanabilir. Maksimum 3A çıkış akımı desteği sayesinde mikrodenetleyiciler, sensörler, LED devreleri, router modülleri ve taşınabilir cihaz projelerinde güvenle kullanılabilir.
100kHz – 1.5MHz arasında programlanabilir anahtarlama frekansı, uygulamaya göre verim ve boyut optimizasyonu yapılmasına olanak tanır. Hafif yüklerde devreye giren pulse skipping (darbe atlama) modu, boşta güç tüketimini düşürerek batarya ömrünü uzatır. Yaklaşık 100µA düşük durgun akımı, bu modülü pille çalışan sistemler için özellikle avantajlı kılar.
Seramik kondansatörlerle kararlı çalışabilen yapısı, dahili yumuşak başlatma (soft-start) özelliği ve harici akım algılama direncine ihtiyaç duymayan dahili akım sınırlaması sayesinde, kompakt ama güvenilir bir güç dönüştürme çözümü sunar.
| Özellik | Değer |
|---|---|
| Regülatör Tipi | DC-DC Step-Down (Buck) |
| Entegre | MP1584EN |
| Giriş Voltajı | 4.5V – 28V DC |
| Çıkış Voltajı | 0.8V – 20V (ayarlanabilir) |
| Maks. Çıkış Akımı | 3A |
| Anahtarlama Frekansı | 100kHz – 1.5MHz (programlanabilir) |
| Verimlilik | Yüksek (anahtarlamalı yapı) |
| Durgun Akım | ~100µA |
| Çalışma Modu | Akım modu kontrol |
| Hafif Yük Modu | Darbe atlama (Pulse Skipping) |
| Yumuşak Başlangıç | Dahili |
| Akım Sınırlama | Dahili (harici direnç gerektirmez) |
| Kondansatör Uyumu | Seramik kondansatörler ile kararlı |
| Boyutlar | 23 × 17 × 4 mm |
