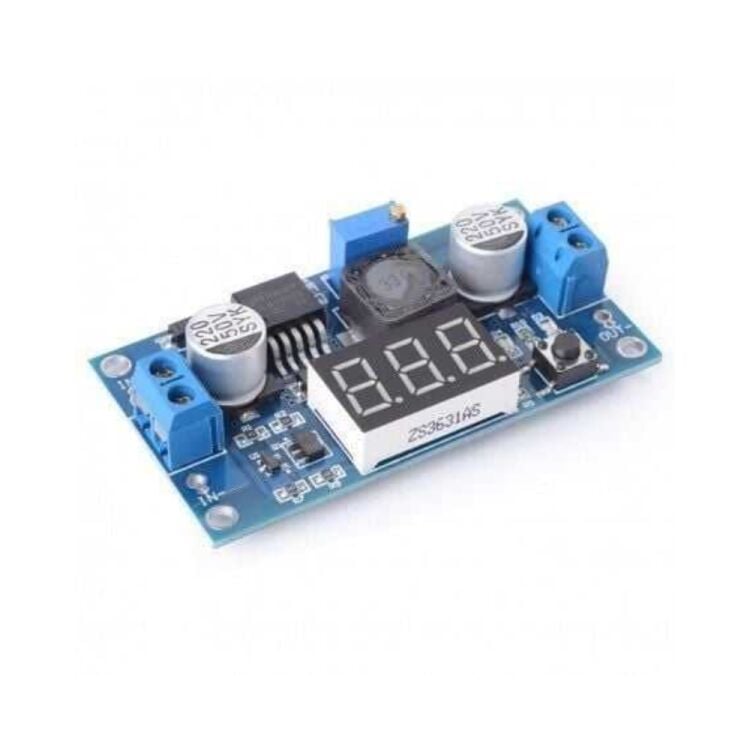

LM2596S-ADJ 7 Segmentli Ayarlanabilir 3A Voltaj Regülatör Kartı
FE31020
- Üretici
- FVRS
- Kategori
- Kılıf / Paket
- —
LM2596S-ADJ 7 Segmentli Ayarlanabilir 3A Voltaj Regülatör Kartı Hakkında
Bu regülatör kartı, anahtarlamalı LM2596 entegresi ile yüksek verimlilik ve kararlı çıkış sağlar. Kart üzerindeki trimpot ile çıkış voltajı hassas biçimde ayarlanabilir.
S1 butonu ile ekran modu değiştirilebilir:
-
Yeşil LED açıkken: Giriş voltajı görüntülenir
-
Kırmızı LED açıkken: Çıkış voltajı görüntülenir
7 segment ekran ±0.1V hassasiyete sahiptir ve gerekirse multimetre ile kalibrasyon yapılabilir. Dahili ters kutup koruması, çıkış kısa devre koruması ve termal kapatma fonksiyonları güvenli kullanım sağlar.
Bağlantı için kart üzerinde klemens bulunur; ayrıca kablo lehimlenerek de kullanılabilir. Hobi, robotik, LED beslemeleri ve ayarlanabilir güç kaynağı uygulamaları için idealdir.
| Özellik | Değer |
|---|---|
| Regülatör Tipi | DC-DC Step Down (Buck) |
| Entegre | LM2596S-ADJ |
| Giriş Gerilimi | 4 – 35 V DC |
| Çıkış Gerilimi | 1.25 – 30 V DC (Ayarlanabilir) |
| Maksimum Çıkış Akımı | 3 A |
| Voltmetre Aralığı | 0 – 35 V |
| Voltaj Ölçüm Hassasiyeti | ±0.1 V |
| Ekran | 7 Segment (Giriş / Çıkış seçilebilir) |
| Ekran Seçimi | S1 Butonu (IN / OUT) |
| Koruma Özellikleri | Ters kutup, kısa devre, termal kapatma |
| Bağlantı Tipi | Klemens + Lehimlenebilir pad |
| Kart Ölçüleri | 68 × 35 mm |
