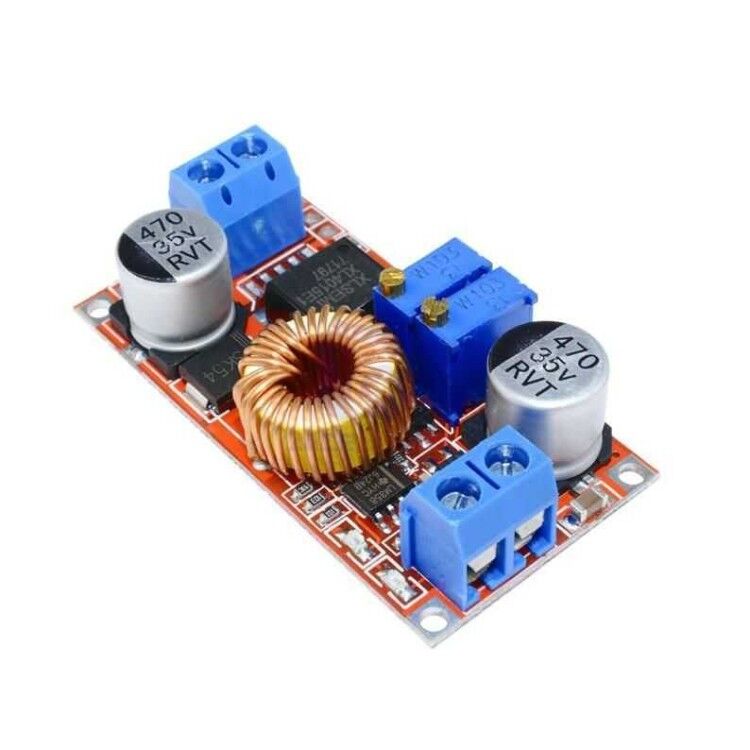

XL4015 DC-DC 5A Voltaj Düşürücü ve Lityum Pil Şarj Modülü
XL4015 tabanlı DC-DC 5A Voltaj Düşürücü – Lityum Pil Şarj Modülü, 180 kHz sabit anahtarlama frekansında çalışan PWM kontrollü bir buck regülatördür. Yüksek verimliliği ve düşük dalgalanma (ripple) seviyesi sayesinde hassas elektronik devreler ve batarya tabanlı sistemler için uygundur.

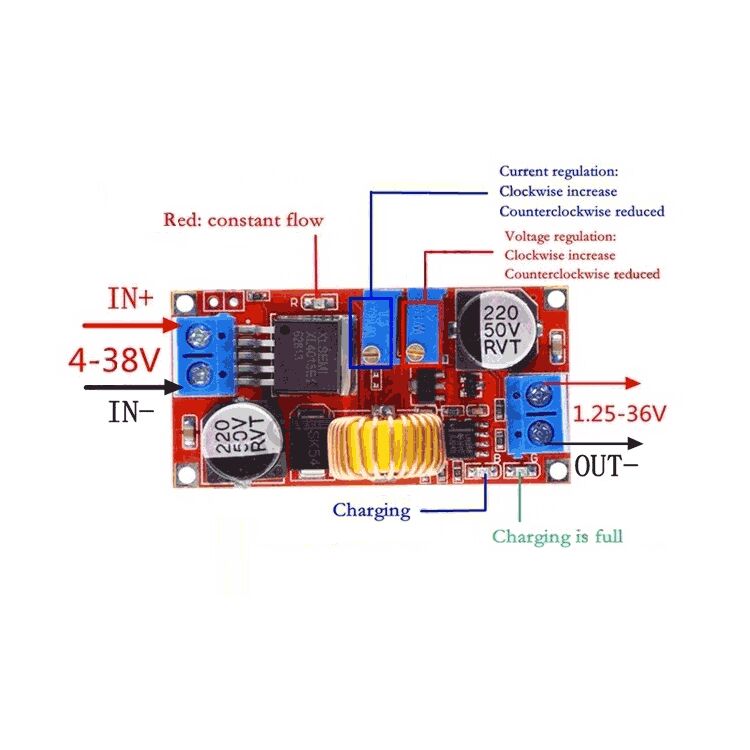

Modül, çıkış voltajı ve çıkış akımı için ayrı ayrı ayarlanabilen iki adet çok turlu trimpot içerir. Bu yapı sayesinde önce istenen çıkış voltajı ayarlanır, ardından akım limiti belirlenerek güvenli bir çalışma sağlanır. CC-CV desteği sayesinde Li-Ion ve LiPo pillerin şarjı için harici bir şarj devresine ihtiyaç duymadan kullanılabilir.
Üzerinde bulunan 3 adet LED gösterge, çalışma durumunu kullanıcıya net şekilde bildirir:
-
CC LED: Sabit akım modunda çalıştığını gösterir
-
Şarj LED’i: Pil şarj oluyor durumunu belirtir
-
Dolu / Yük LED’i: Pil dolu veya yük bağlı bilgisini verir
Genel amaçlı bir güç kaynağı olarak kullanıldığında, pil dolu LED’i yük bağlı göstergesi olarak görev yapar. Vidalı giriş-çıkış terminalleri sayesinde bağlantılar güvenli ve pratiktir.
Kısa devre, aşırı akım ve aşırı sıcaklık korumaları ile donatılmış olan XL4015 modülü, doğru soğutma koşulları sağlandığında 5A’e kadar kararlı çalışabilir. Ancak yüksek akımda uzun süreli kullanımlar için ek soğutma önerilir.
| Özellik | Değer |
|---|---|
| Entegre | XL4015 |
| Regülatör Tipi | DC-DC Step Down (Buck) |
| Çalışma Modu | CC-CV (Sabit Akım / Sabit Voltaj) |
| Giriş Voltajı | 4 – 38 V DC |
| Çıkış Voltajı | 1.25 – 36 V (sürekli ayarlanabilir) |
| Çıkış Akımı | Ayarlanabilir, maks. 5 A |
| Maksimum Çıkış Gücü | 75 W |
| Çalışma Frekansı | 180 kHz |
| Dönüşüm Verimliliği | %96’ya kadar |
| Kısa Devre Koruması | Var (≈ 8A akım sınırı) |
| Aşırı Sıcaklık Koruması | Var (otomatik çıkış kapatma) |
| Giriş Ters Polarite Koruması | Yok |
| Çalışma Sıcaklığı | -40 °C ~ +85 °C |
| Bağlantı Tipi | Vidalı terminal (IN+/IN-, OUT+/OUT-) |
| Göstergeler | CC, Şarj, Dolu / Yük LED’leri |
Kullanım Alanları
- Li-Ion / LiPo pil şarj uygulamaları
- Ayarlanabilir DC güç kaynağı projeleri
- LED sürme ve motor besleme devreleri
- Batarya paketleri ve taşınabilir sistemler
- Arduino, ESP32 ve gömülü sistem projeleri
Önemli Notlar
⚠️ Giriş ters polarite koruması yoktur. Bağlantılar mutlaka doğru yapılmalıdır.
⚠️ Lityum pil şarjında önce voltaj, ardından akım limiti ayarlanmalıdır.
⚠️ Yüksek akımda uzun süreli kullanım için soğutma önerilir.
⚠️ Giriş ve Çıkış GND uçları ortak değildir. Kesinlikle kısa devre yapmayınız.
