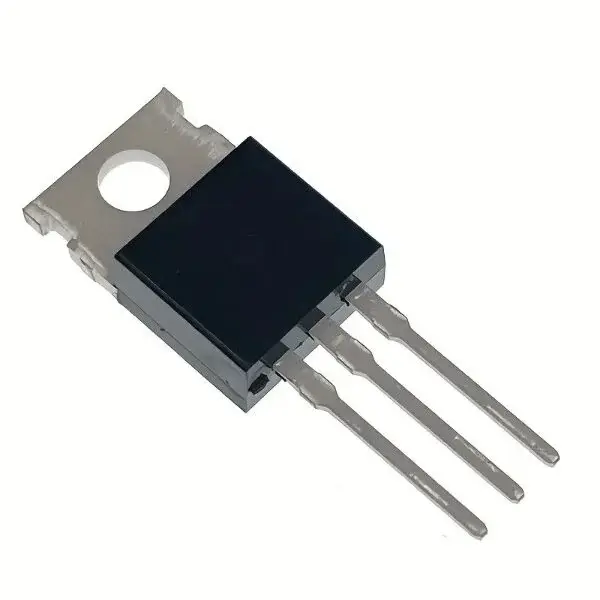

KIA7812AP-U/P (7812A) TO-220 12V Voltaj Regülatörü Entegre Devre
KIA7812AP-U/P (7812A), 12V sabit çıkış gerilimi sağlayan, pozitif lineer voltaj regülatörü entegre devresidir. 78xx serisinin güvenilir mimarisine sahip olan bu model, 14.5V – 30V aralığındaki giriş gerilimini kararlı ve düşük dalgalanmalı 12V DC çıkışa dönüştürür.
Dahili aşırı akım sınırlama, kısa devre koruması ve termal kapanma özellikleri sayesinde sistem güvenliğini artırır ve zorlu çalışma koşullarında stabil performans sunar. Maksimum 1A – 1.5A seviyelerine kadar çıkış akımı desteği ile güç besleme devreleri, röle sürücüleri, endüstriyel kontrol kartları ve analog devreler için ideal bir çözümdür.
TO-220 paketi sayesinde harici soğutucu ile birlikte kullanıma uygundur. Basit uygulama devresi ve yüksek kararlılığı ile hem eğitim hem de profesyonel elektronik projelerde yaygın olarak tercih edilir.
| Type Designator | KIA7812AP-U/P (7812A) |
|---|---|
| Entegre Tipi | Pozitif Lineer Voltaj Regülatörü |
| Sabit Çıkış Gerilimi | 12 V |
| Giriş Gerilimi (Vin) | 14.5 V – 30 V |
| Maksimum Çıkış Akımı | 1.0 A (Tipik), 1.5 A (Maks.) |
| Dropout Gerilimi | ≈ 2 V |
| Quiescent Current (Iq) | 4.3 mA (Typ.) |
| Ripple Rejection | 55 – 71 dB |
| Çıkış Gürültüsü | 76 µVrms (10 Hz – 100 kHz) |
| Koruma Özellikleri | Aşırı Akım, Kısa Devre, Termal Koruma |
| Çalışma Junction Sıcaklığı | -40°C ~ +150°C |
| Montaj Tipi | Through Hole (THT) |
| Paket Tipi | TO-220 |
| Catalog | PMIC - Linear Voltage Regulators |
