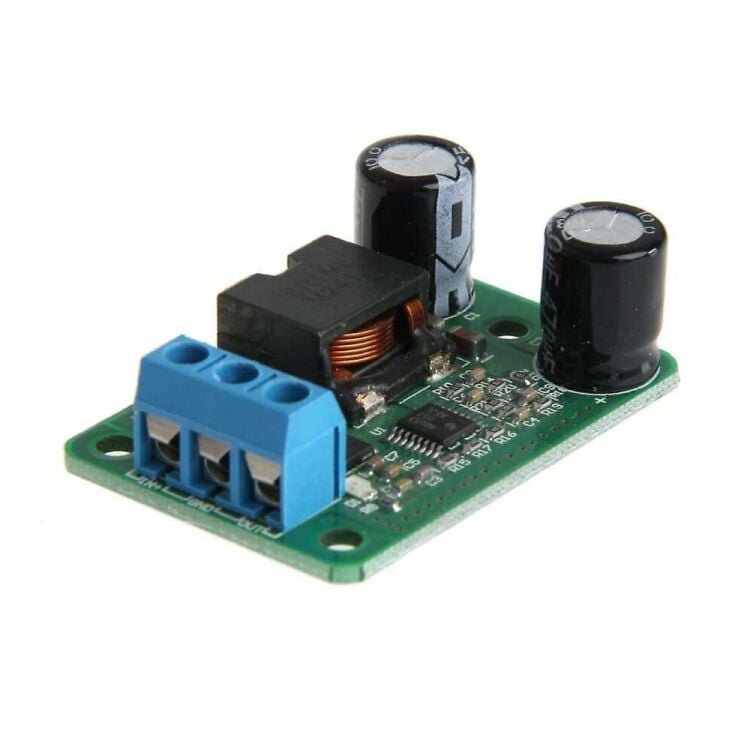

HW-468 5V 5A Voltaj Düşürücü (Step Down) Regülatör Kartı
HW468 voltaj düşürücü kart, sabit 5V besleme ihtiyacı bulunan mikrodenetleyici sistemleri, endüstriyel kontrol devreleri, LED uygulamaları ve otomotiv elektroniği gibi alanlarda kullanılmak üzere tasarlanmıştır. 9V ile 35V arasındaki DC giriş gerilimini 5V DC seviyesine düşürür ve maksimum 25W çıkış gücü sağlar.
Uyarı: Giriş ve çıkış pinleri aynı klemens bloğu üzerindedir. Giriş voltajının yanlışlıkla OUT+ pinine bağlanması ürüne kalıcı zarar verebilir.
Kart üzerinde bulunan 3 klemensli bağlantı yapısı sayesinde montaj ve kablolama kolaydır:
- IN+: Giriş voltajı
- OUT+: 5V çıkış voltajı
- GND: Ortak toprak (eksi)
Giriş hattında ters polarite koruma diyotu bulunur. Ancak giriş ve çıkış pinlerinin aynı klemens bloğu üzerinde yer alması, yanlış bağlantı riskini artırır. Giriş geriliminin yanlışlıkla OUT pinine bağlanması durumunda ürün zarar görebilir; bağlantı sırasında dikkat edilmesi önemlidir.
| Özellik | Değer |
|---|---|
| Regülatör Tipi | DC-DC Step Down (Buck) |
| Giriş Voltajı | 9 – 35 V DC |
| Çıkış Voltajı | 5 V DC (Sabit) |
| Çıkış Akımı | 5 A |
| Maksimum Çıkış Gücü | 25 W |
| Çalışma Sıcaklığı | -40 °C ~ +85 °C |
| Giriş Koruması | Ters polarite diyotu |
| Bağlantı Tipi | Klemens |
| Boyutlar | 45 × 31 × 16 mm (U × G × Y) |
