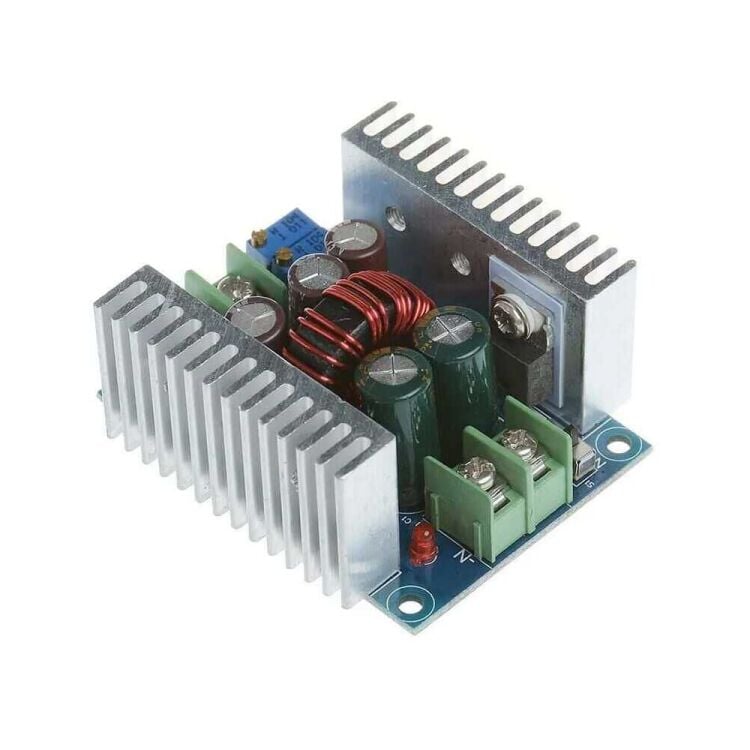

DC-DC 300W 20A Ayarlanabilir Voltaj Düşürücü (Step-Down) Sabit Akım Modülü
Modül, yüksek doğruluklu 3296 çok turlu potansiyometreler ile hem çıkış voltajı hem de akım limitinin hassas ayarlanmasına imkân tanır. Altı adet yüksek frekanslı kapasitör ile düşük çıkış dalgalanması sağlanır (≤50 mV). Çift soğutucu tasarımı, ısının hızlı ve etkin şekilde dağıtılmasına yardımcı olur.
Ayarlanabilir CV/CC yapısı sayesinde akü şarjı, LED sürücü, araç güç sistemleri, endüstriyel beslemeler ve laboratuvar tipi ayarlanabilir güç kaynağı uygulamalarında geniş kullanım alanı sunar.
⚠️ Önemli: Step-down (buck) yapıda olduğundan giriş gerilimi her zaman çıkış geriliminden yüksek olmalıdır. 20A maksimum değerdir; sürekli kullanım için 15A önerilir.
Kullanım
-
Çıkış voltajı ayarlanamıyorsa (çıkış, girişe eşit görünüyorsa), potansiyometreyi saat yönünün tersine 20 tur veya daha fazla çevirin.
-
Saat yönünde: Artış
Saat yönünün tersine: Azalış -
Ayar sırasında multimetre ile çıkış voltajını izleyin.
-
Akım limiti ayarı (CC) için uygun bir yük bağlayarak ayarlama yapın.
| Pin | Açıklama |
|---|---|
| +IN | Giriş pozitif |
| -IN | Giriş negatif (GND) |
| VO+ | Çıkış pozitif |
| VO- | Çıkış negatif (GND) |
| CV | Çıkış voltajı ayarı |
| CC | Çıkış akımı ayarı |
| Özellik | Değer |
|---|---|
| Regülatör Tipi | DC-DC Step Down (Buck) |
| Çalışma Modu | Sabit Voltaj (CV) / Sabit Akım (CC) |
| Giriş Gerilimi | 6 – 40 V DC (Önerilen: 10 – 40 V) |
| Çıkış Gerilimi | 1.2 – 36 V DC (Ayarlanabilir) |
| Maksimum Çıkış Akımı | 20 A |
| Önerilen Sürekli Akım | 15 A |
| Maksimum Güç | 300 W |
| Verimlilik | %95 (24V → 12V @ 20A) |
| Çıkış Dalgalanması | ≤ 50 mV |
| Ayar Elemanları | 3296 çok turlu potansiyometre (CV & CC) |
| Soğutma | Çift soğutucu, fan önerilir |
| Bağlantı Tipi | Terminal (klemens) |
| Boyutlar | 60 × 53 × 27 mm |
