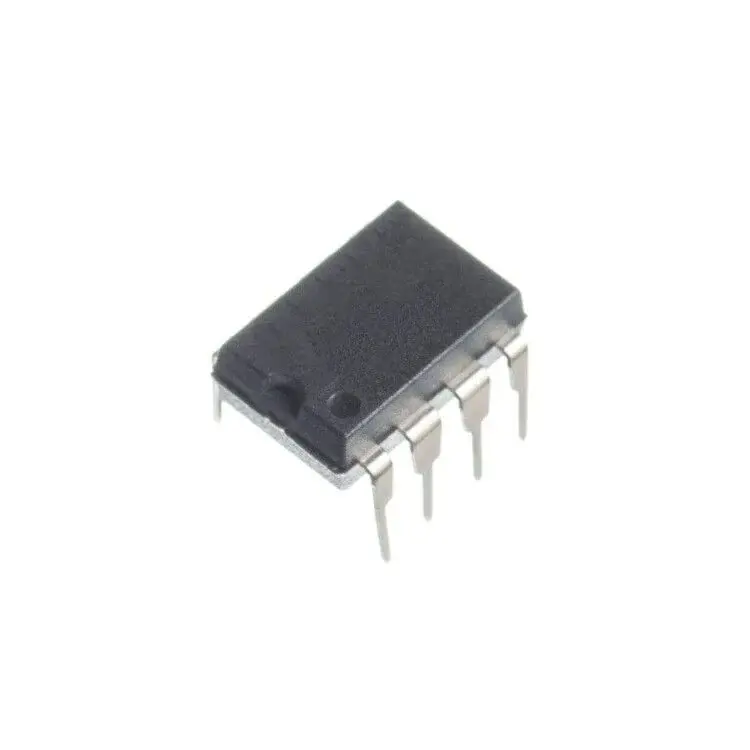

UPC812C (C812C) DIP-8 OpAmp Entegre Devre
FE49270
- Üretici
- NEC Semiconductor
- Kategori
- Kılıf / Paket
- —
UPC812C (C812C) DIP-8 OpAmp Entegre Devre Hakkında
UPC812C (µPC812C), dual J-FET girişli düşük ofsetli operasyonel yükselteç entegresidir. Yüksek giriş empedansı, düşük giriş ofset gerilimi ve düşük bias akımı özelliklerine sahiptir.
±5V ila ±16V besleme aralığında çalışır. Slew rate: 15V/µs, unity gain bant genişliği: 4MHz tipik değerlerdedir. Çıkış kısa devre koruması içerir ve kapasitif yüklerde kararlı çalışacak şekilde dahili frekans kompanzasyonuna sahiptir.
DIP-8 (300 mil) plastik pakettedir. Analog sinyal işleme, aktif filtre, yükselteç ve buffer uygulamalarında kullanılır.
| Ürün Kodu | UPC812C (µPC812C) |
| Tip | Dual J-FET Input Operational Amplifier |
| Kanal Sayısı | 2 |
| Besleme Gerilimi | ±5V – ±16V |
| Maks. Besleme Gerilimi | ±18V (Toplam 36V) |
| Giriş Ofset Gerilimi | ±3mV (Typ), ±5mV (Max) |
| Giriş Bias Akımı | 50pA (Typ) |
| Slew Rate | 15V/µs (Typ) |
| Unity Gain Bandwidth | 4MHz (Typ) |
| CMRR | 100dB (Typ) |
| SVRR | 100dB (Typ) |
| Çalışma Sıcaklığı | -40°C – +85°C |
| Paket Tipi | DIP-8 (300 mil) |
