Görseller temsilidir, tam özellikler için datasheet'e bakınız.

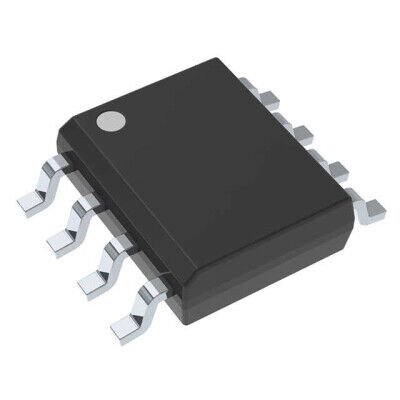

UCC28C53QDRQ1 Texas Instruments 8-SOIC Entegre Devre
UCC28C53QDRQ1
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
UCC28C53QDRQ1 Texas Instruments 8-SOIC Entegre Devre Hakkında
UCC28C53QDRQ1, Texas Instruments üretimi 8-SOIC (3.90mm) kılıfta DC-DC kontrolör entegresidir. Buck, boost, flyback, forward ve SEPIC topolojilerini destekler; pozitif çıkış için step-up/step-down kontrol sağlar. 28V besleme, 1MHz anahtarlama frekansı ve -40°C ile 150°C çalışma sıcaklığı aralığına sahiptir.
UCC28C53QDRQ1 8-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Buck, Boost, Flyback, Forward Converter, SEPIC Regulator Positive Output Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 8-SOIC
| Ürün Kodu | UCC28C53QDRQ1 |
| Packaging | Cut Tape (CT) |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Output Type | Transistor Driver |
| Mounting Type | Surface Mount |
| Function | Step-Up, Step-Down, Step-Up/Step-Down |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | Positive |
| Frequency - Switching | 1MHz |
| Topology | Buck, Boost, Flyback, Forward Converter, SEPIC |
| Voltage - Supply (Vcc/Vdd) | 28V |
| Supplier Device Package | 8-SOIC |
| Synchronous Rectifier | No |
| Control Features | Current Limit, Dead Time Control, Enable, Frequency Control, Soft Start |
| Serial Interfaces | - |
| Output Phases | 1 |
| Duty Cycle (Max) | 100% |
| Clock Sync | Yes |
| Grade | Automotive |
| Number of Outputs | 1 |
| Qualification | AEC-Q100 |
UCC28C53QDRQ1 Datasheet dosyasına ulaşmak için tıklayınız.
