Görseller temsilidir, tam özellikler için datasheet'e bakınız.

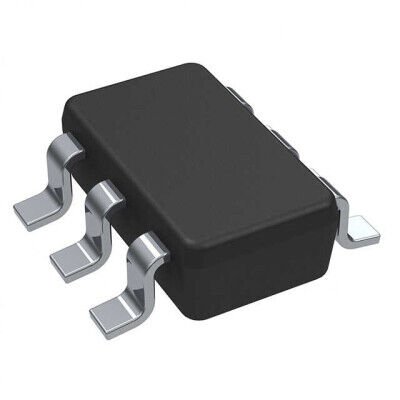

UCC287502DBVR SOT-23-6 Flyback Kontrolcü Entegre Devre
UCC287502DBVR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
UCC287502DBVR SOT-23-6 Flyback Kontrolcü Entegre Devre Hakkında
Texas Instruments UCC287502DBVR, SOT-23-6 kılıfta offline flyback güç dönüştürücü kontrol entegresidir ve secondary-side SR topolojisini destekler. 65kHz anahtarlama frekansı, 10V-26V besleme aralığı ve 15.3V başlangıç gerilimi ile çalışır. Akım sınırlama, aşırı güç, aşırı sıcaklık, aşırı gerilim, kısa devre ve UVLO korumaları içerir.
UCC287502DBVR SOT-23-6 kılıfta üretilmiştir. Converter Offline Flyback, Secondary Side SR Topology 65kHz SOT-23-6
| Ürün Kodu | UCC287502DBVR |
| Packaging | Cut Tape (CT) |
| Package / Case | SOT-23-6 |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Duty Cycle | 80% |
| Frequency - Switching | 65kHz |
| Internal Switch(s) | No |
| Voltage - Breakdown | - |
| Output Isolation | Isolated |
| Topology | Flyback, Secondary Side SR |
| Voltage - Supply (Vcc/Vdd) | 10V ~ 26V |
| Supplier Device Package | SOT-23-6 |
| Fault Protection | Current Limiting, Over Power, Over Temperature, Over Voltage, Short Circuit, UVLO |
| Voltage - Start Up | 15.3 V |
| Control Features | Frequency Control, Soft Start |
| Grade | - |
| Qualification | - |
UCC287502DBVR Datasheet dosyasına ulaşmak için tıklayınız.
