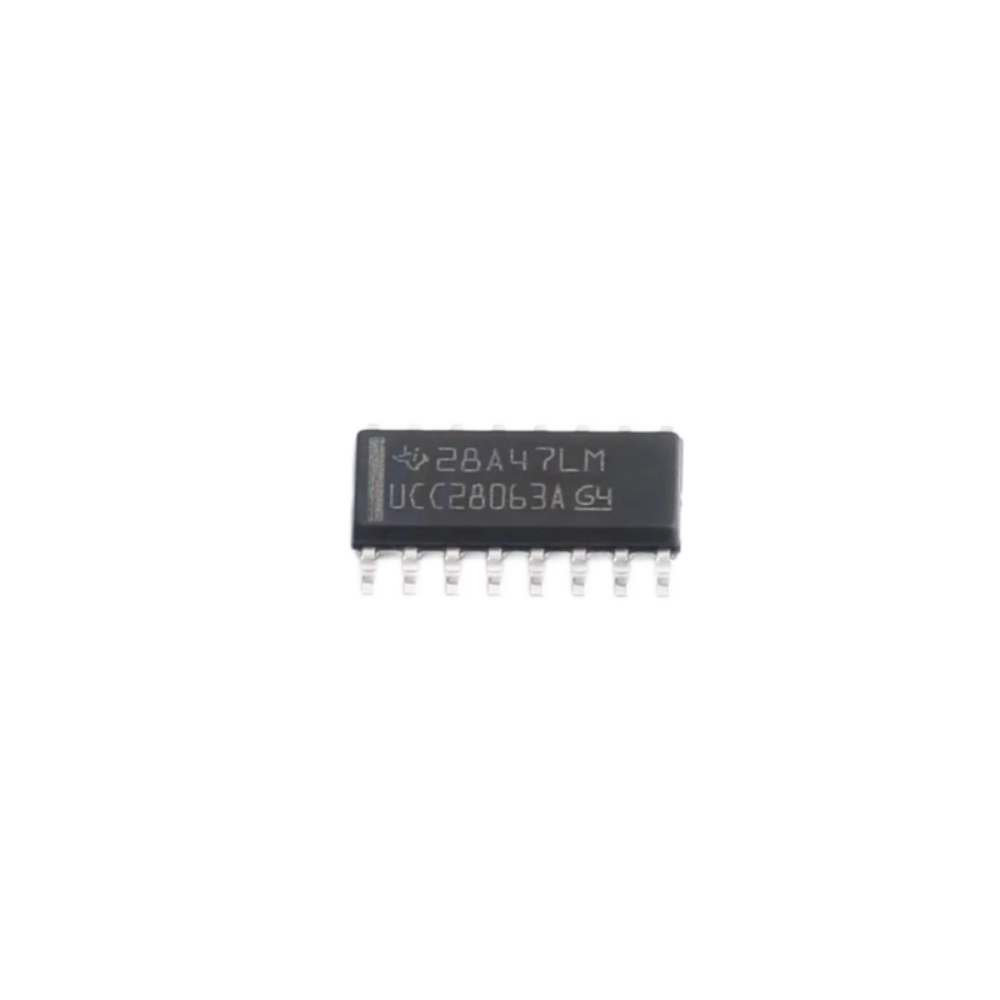

UCC28063ADR (UCC28063A) SOIC-16 Entegre Devre
FE48574
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- UCC28063A
UCC28063ADR (UCC28063A) SOIC-16 Entegre Devre Hakkında
UCC28063ADR, orta ve yüksek güç seviyelerindeki AC-DC güç kaynakları için tasarlanmış, iki fazlı (interleaved) geçiş modlu (Transition Mode – TM) PFC kontrol entegresidir. Natural Interleaving™ teknolojisi sayesinde fazlar arası otomatik 180° kaydırma yaparak giriş ve çıkış dalgalanma akımlarını ciddi ölçüde azaltır, bu da daha küçük EMI filtresi, daha düşük kapasitör stresleri ve daha yüksek sistem verimliliği anlamına gelir.
Bu sürüm (UCC28063A), gürültü bağışıklığını artırmak amacıyla bazı pin açık/kısa devre algılamalarını kaldırarak ani transiyentler, surge ve impuls gürültülerin yoğun olduğu uygulamalarda daha kararlı çalışma sunar. Entegre; çift MOSFET gate sürücüsü, akım algılama, zero-current detection, brown-out, aşırı gerilim (OVP), termal kapatma ve soft-start gibi kapsamlı korumaları dahili olarak sağlar.
100 W – 800 W aralığındaki güç kaynakları, TV güç kartları, adaptörler, endüstriyel AC-DC SMPS ve 80 PLUS / Energy Star hedefli tasarımlar için uygundur. SOIC-16 (DR) paket yapısı, seri üretim ve kompakt PCB tasarımlarında avantaj sağlar.
| Ürün Kodu | UCC28063ADR |
|---|---|
| Alternatif Adı | UCC28063A |
| Üretici | Texas Instruments |
| Fonksiyon | Interleaved Transition-Mode PFC Kontrol Entegresi |
| Topoloji | Boost PFC (İki Fazlı – Interleaved) |
| Çalışma Güç Aralığı | 100 W – 800 W |
| Besleme Gerilimi (VCC) | 14 V – 21 V |
| Referans Gerilimi (VREF) | 6.0 V (Tipik) |
| Gate Sürücü Akımı | 1 A Sink / 1.8 A Source (Tipik) |
| Giriş Gerilim Algılama | VINAC, VSENSE, HVSEN Pinleri |
| Koruma Özellikleri | Aşırı Gerilim (OVP) Brown-Out Koruması Akım Sınırlama Termal Kapatma Soft-Start |
| Çalışma Sıcaklığı | -40 °C ~ +125 °C |
| Paket Tipi | SOIC-16 (DR) |
| Uygulama Alanları | AC-DC SMPS TV ve Monitör Güç Kartları Adaptörler Endüstriyel Güç Kaynakları |
| Catalog | PMIC – PFC Controllers |
