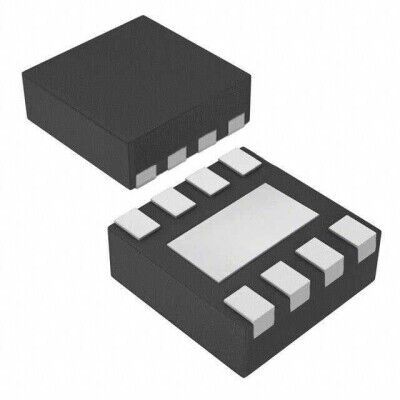

UCC27525DSDR Texas Instruments 8-SON(3x3) Gate Driver Entegre Devre
UCC27525DSDR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
UCC27525DSDR Texas Instruments 8-SON(3x3) Gate Driver Entegre Devre Hakkında
UCC27525DSDR, low-side sürüş için 2 kanallı gate driver entegresidir ve IGBT ile N-kanal MOSFET sürmeye uygundur. 4.5V–18V besleme aralığında çalışır, tepe çıkış akımı source/sink 5A/5A değerindedir. SMD montaja uygun 8-SON (3x3) / 8-WDFN exposed pad pakettedir ve -40°C ile 140°C (TJ) aralığında çalışır.
UCC27525DSDR IC GATE DRVR LOW-SIDE 8SON
| Ürün Kodu | UCC27525DSDR |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 5A, 5A |
| Driven Configuration | Low-Side |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | - |
| Input Type | Inverting, Non-Inverting |
| Logic Voltage - VIL, VIH | 1V, 2.3V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 140°C (TJ) |
| Package / Case | 8-WDFN Exposed Pad |
| Part Status | Active |
| Rise / Fall Time (Typ) | 7ns, 6ns |
| Supplier Device Package | 8-SON (3x3) |
| Voltage - Supply | 4.5V ~ 18V |
UCC27525DSDR Datasheet dosyasına ulaşmak için tıklayınız.
