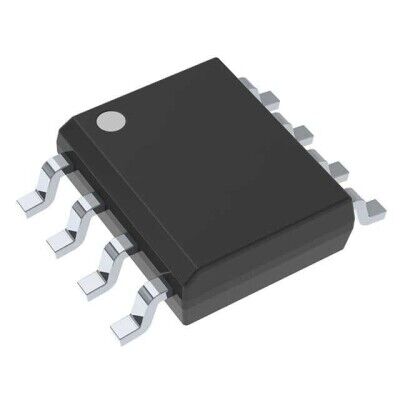

UCC27524AD Texas Instruments 8-SOIC Entegre Devre
UCC27524AD
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
UCC27524AD Texas Instruments 8-SOIC Entegre Devre Hakkında
UCC27524AD, Texas Instruments üretimi 8-SOIC (3.90mm) kılıfta low-side, non-inverting çift kanallı gate driver entegresidir. 4.5V–18V besleme aralığında çalışır ve MOSFET/IGBT (N-Channel) sürmek için her kanalda 5A tepe source/sink akımı sağlar. Çalışma sıcaklığı -40°C ile 140°C (TJ) aralığındadır.
UCC27524AD 8-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Low-Side Gate Driver IC Non-Inverting 8-SOIC
| Ürün Kodu | UCC27524AD |
| DigiKey Programmable | Not Verified |
| Driven Configuration | Low-Side |
| Channel Type | Independent |
| Number of Drivers | 2 |
| Gate Type | IGBT, MOSFET (N-Channel) |
| Voltage - Supply | 4.5V ~ 18V |
| Logic Voltage - VIL, VIH | 1V, 2.3V |
| Current - Peak Output (Source, Sink) | 5A, 5A |
| Input Type | Non-Inverting |
| Rise / Fall Time (Typ) | 7ns, 6ns |
| Operating Temperature | -40°C ~ 140°C (TJ) |
| Mounting Type | Surface Mount |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Supplier Device Package | 8-SOIC |
UCC27524AD Datasheet dosyasına ulaşmak için tıklayınız.
