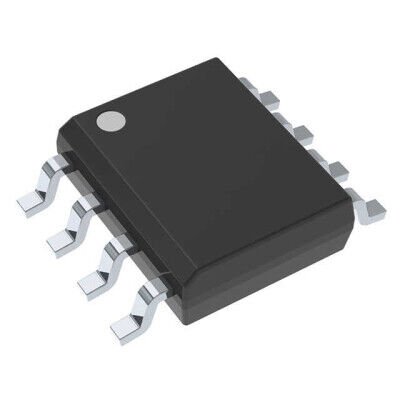

UCC27210D Texas Instruments 8-SOIC Half-Bridge Gate Driver Entegre Devre
UCC27210D
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
UCC27210D Texas Instruments 8-SOIC Half-Bridge Gate Driver Entegre Devre Hakkında
UCC27210D, Texas Instruments üretimi 8-SOIC kılıfta half-bridge MOSFET gate driver entegresidir. 2 bağımsız sürücü çıkışı sunar, non-inverting giriş yapısına sahiptir ve 8V-17V besleme aralığında çalışır. Tepe çıkış akımı 4A source/sink, bootstrap yüksek taraf maksimum gerilimi 120V’tur.
UCC27210D 8-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Half-Bridge Gate Driver IC Non-Inverting 8-SOIC
| Ürün Kodu | UCC27210D |
| DigiKey Programmable | Not Verified |
| Driven Configuration | Half-Bridge |
| Channel Type | Independent |
| Number of Drivers | 2 |
| Gate Type | MOSFET (N-Channel) |
| Voltage - Supply | 8V ~ 17V |
| Logic Voltage - VIL, VIH | 2.4V, 5.8V |
| Current - Peak Output (Source, Sink) | 4A, 4A |
| Input Type | Non-Inverting |
| High Side Voltage - Max (Bootstrap) | 120 V |
| Rise / Fall Time (Typ) | 7.2ns, 5.5ns |
| Operating Temperature | -40°C ~ 140°C (TJ) |
| Mounting Type | Surface Mount |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Supplier Device Package | 8-SOIC |
