Görseller temsilidir, tam özellikler için datasheet'e bakınız.

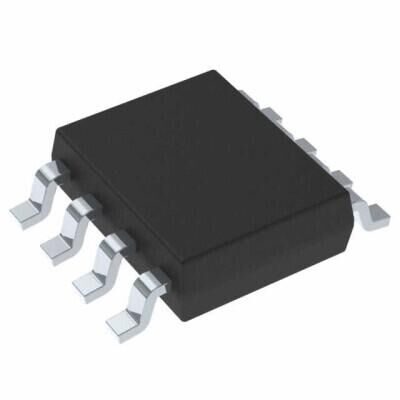

UCC27201AQDDARQ1 Texas Instruments 8-SO PowerPad Entegre Devre
UCC27201AQDDARQ1
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
UCC27201AQDDARQ1 Texas Instruments 8-SO PowerPad Entegre Devre Hakkında
UCC27201AQDDARQ1, half-bridge N-kanal MOSFET sürmek için 2 kanallı gate driver entegresidir. 8V-17V besleme aralığında çalışır, 120V bootstrap yüksek taraf gerilimini destekler ve 3A tepe kaynak/sink çıkış akımı sunar. SMD montaja uygun 8-SO PowerPad (8SOPWR) pakettedir ve -40°C ile 140°C (TJ) aralığında çalışır.
UCC27201AQDDARQ1 IC GATE DRVR HALF-BRIDGE 8SOPWR
| Ürün Kodu | UCC27201AQDDARQ1 |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 3A, 3A |
| Driven Configuration | Half-Bridge |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 120 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.5V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 140°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 8ns, 7ns |
| Supplier Device Package | 8-SO PowerPad |
| Voltage - Supply | 8V ~ 17V |
UCC27201AQDDARQ1 Datasheet dosyasına ulaşmak için tıklayınız.
