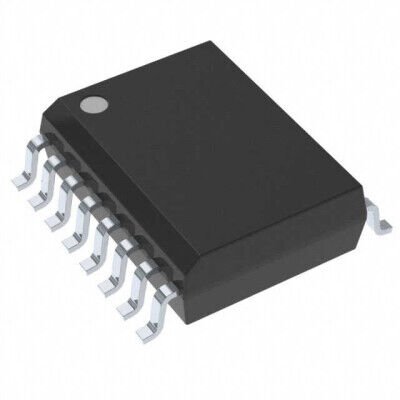

UCC21520DWR Texas Instruments 5.7kVrms 16-SOIC Entegre Devre
UCC21520DWR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
UCC21520DWR Texas Instruments 5.7kVrms 16-SOIC Entegre Devre Hakkında
UCC21520DWR, Texas Instruments üretimi 2 kanallı dijital izole gate sürücü entegresidir ve 5700Vrms izolasyon sağlar. 6.5V–25V çıkış besleme aralığında çalışır, 4A/6A sürüş akımı sunar ve -40°C ile 125°C arasında kullanılabilir. 16-SOIC SMD pakettedir.
UCC21520DWR DGTL ISO 5.7KV GATE DRVR 16SOIC
| Ürün Kodu | UCC21520DWR |
| Approval Agency | CQC, CSA, UR, VDE |
| Common Mode Transient Immunity (Min) | 100V/ns |
| Current - DC Forward (If) (Max) | - |
| Current - Output High, Low | 4A, 6A |
| Current - Peak Output | - |
| Mounting Type | Surface Mount |
| Number of Channels | 2 |
| Operating Temperature | -40°C ~ 125°C |
| Part Status | Active |
| Propagation Delay tpLH / tpHL (Max) | 30ns, 30ns |
| Pulse Width Distortion (Max) | 6ns |
| Rise / Fall Time (Typ) | 6ns, 7ns |
| Supplier Device Package | 16-SOIC |
| Technology | Capacitive Coupling |
| Voltage - Forward (Vf) (Typ) | - |
| Voltage - Isolation | 5700Vrms |
| Voltage - Output Supply | 6.5V ~ 25V |
UCC21520DWR Datasheet dosyasına ulaşmak için tıklayınız.
