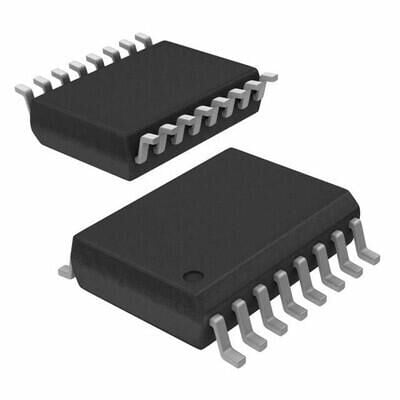

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
UC2825BDW Texas Instruments 16-SOIC Entegre Devre
UC2825BDW
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
UC2825BDW Texas Instruments 16-SOIC Entegre Devre Hakkında
UC2825BDW, boost/flyback/forward topolojilerini destekleyen 1MHz anahtarlama frekanslı PWM kontrol entegresidir. 10V~22V besleme aralığında çalışır, 16V başlangıç gerilimine sahiptir ve soft start ile frekans kontrolü özellikleri sunar. 16-SOIC SMD pakettedir ve akım sınırlama koruması bulunur.
UC2825BDW Converter Offline Boost, Flyback, Forward Topology 1MHz 16-SOIC
| Ürün Kodu | UC2825BDW |
| Paketleme | Tube |
| Çıkış İzolasyonu | Non-Isolated |
| Dahili Anahtarlar | No |
| Gerilim - Dağılma | - |
| Topoloji | Boost, Flyback, Forward |
| Gerilim - Başlangıç | 16V |
| Gerilim - Besleme (Vcc/Vdd) | 10V ~ 22V |
| Görev Döngüsü | 50% |
| Frekans - Anahtarlama | 1MHz |
| Arıza Koruması | Current Limiting |
| Kontrol Özellikleri | Frequency Control, Soft Start |
| Çalışma Sıcaklığı | -55°C ~ 150°C (TJ) |
| Paket / Kılıf | 16-SOIC (0.295", 7.50mm Width) |
| Tedarikçi Paketleme | 16-SOIC |
| Montaj Tipi | Surface Mount |
UC2825BDW Datasheet dosyasına ulaşmak için tıklayınız.
