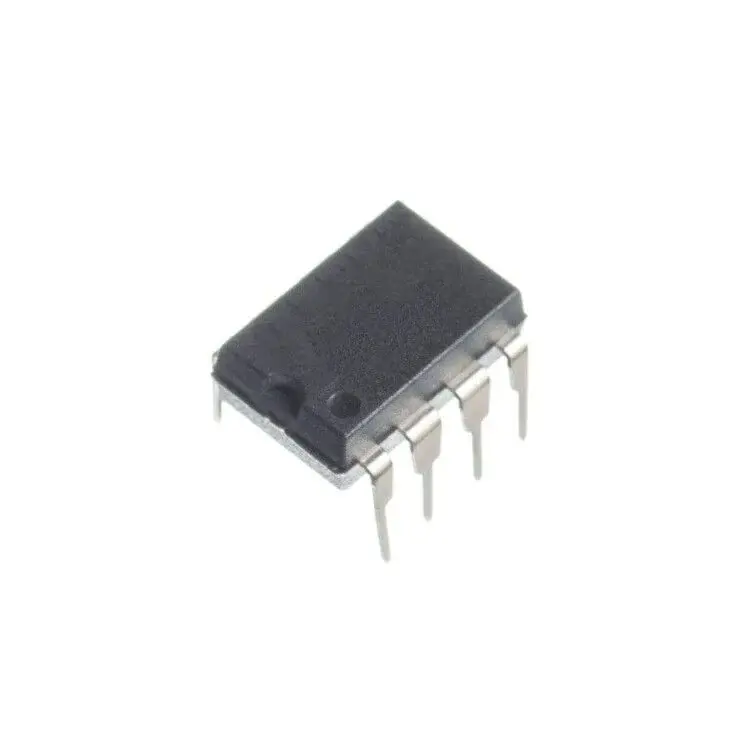

TPS2814P DIP-8 Gate Driver Entegre Devre
TPS2814P, yüksek hızlı anahtarlama gerektiren güç elektroniği uygulamaları için tasarlanmış çift kanallı MOSFET gate driver entegresidir. Her bir sürücü kanalı 2A tepe çıkış akımı sağlayarak MOSFET gate kapasitelerini hızlı şekilde şarj/deşarj eder ve anahtarlama kayıplarını minimize eder.
Bu model, iki girişli AND lojik yapısına sahiptir ve her sürücüde bir adet tersleyen (inverting) giriş bulunur. Bu sayede PWM kontrolü, enable/disable mantığı ve güvenlik kilitlemeleri ek harici lojik entegreye ihtiyaç duymadan uygulanabilir. 25 ns tipik rise/fall time ve 40 ns maksimum propagation delay değerleri ile yüksek frekanslı SMPS, inverter ve motor sürücü uygulamalarında güvenle kullanılır.
4V – 14V besleme aralığı, çok düşük bekleme akımı (~5 µA) ve SOIC-8 (P paketi) kılıfı sayesinde endüstriyel ve kompakt tasarımlar için ideal bir çözümdür.
| Özellik | Değer |
|---|---|
| Parça Kodu (MPN) | TPS2814P |
| Entegre Tipi | Dual MOSFET Gate Driver |
| Lojik Yapı | 2-Input AND (Her sürücüde 1 tersleyen giriş) |
| Kanal Sayısı | 2 |
| Besleme Gerilimi (VCC) | 4 V – 14 V |
| Tepe Çıkış Akımı | ±2 A |
| Rise / Fall Time | Tipik 25 ns (CL = 1 nF) |
| Propagation Delay | Maks. 40 ns |
| Sürekli Çıkış Akımı | ±100 mA |
| Giriş Tipi | CMOS, Schmitt Trigger |
| Bekleme Akımı | Maks. 5 µA |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Kılıf Tipi | SOIC-8 (P) |
| Kullanım Alanları | SMPS, inverter, motor sürücü, MOSFET/IGBT gate sürme |
TPS2814P Datasheet dosyasına ulaşmak için tıklayınız.
