Görseller temsilidir, tam özellikler için datasheet'e bakınız.

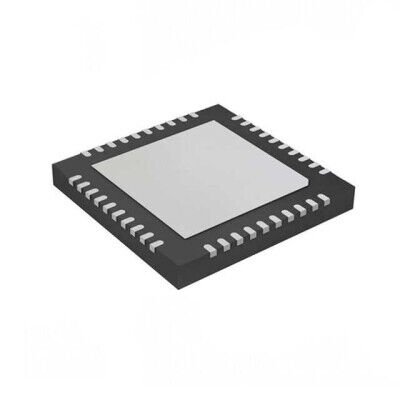

TPS274C65ASHWRHAR 40-VFQFN EP Entegre Devre
TPS274C65ASHWRHAR
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
TPS274C65ASHWRHAR 40-VFQFN EP Entegre Devre Hakkında
Texas Instruments TPS274C65ASHWRHAR, SPI arayüzlü 4 çıkışlı high-side N-kanal güç anahtarı/sürücü entegresidir. 12V-36V yük gerilimi aralığında kanal başına 2.45A akım desteği sunar ve tipik 72mOhm Rds(on) değerine sahiptir. Aşırı akım sınırlama, aşırı sıcaklık, ters akım, kısa devre ve UVLO korumaları içerir; 40-VFQFN (6x6) exposed pad kılıftadır.
TPS274C65ASHWRHAR 40-VFQFN Exposed Pad kılıfta üretilmiştir. Power Switch/Driver 1:1 N-Channel 2.45A 40-VQFN (6x6)
| Ürün Kodu | TPS274C65ASHWRHAR |
| Switch Type | General Purpose |
| Number of Outputs | 4 |
| Ratio - Input:Output | 1:1 |
| Output Configuration | High Side |
| Output Type | N-Channel |
| Interface | SPI |
| Voltage - Load | 12V ~ 36V |
| Voltage - Supply (Vcc/Vdd) | 3V ~ 5.5V |
| Current - Output (Max) | 2.45A |
| Rds On (Typ) | 72mOhm |
| Input Type | Non-Inverting |
| Features | Slew Rate Controlled, Status Flag |
| Fault Protection | Current Limiting (Fixed), Over Temperature, Reverse Current, Short Circuit, UVLO |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Grade | - |
| Qualification | - |
| Mounting Type | Surface Mount |
| Supplier Device Package | 40-VQFN (6x6) |
| Package / Case | 40-VFQFN Exposed Pad |
TPS274C65ASHWRHAR Datasheet dosyasına ulaşmak için tıklayınız.
